Guia Definitivo de Switching Corporativo: Arquitetura, VLANs, Layer 2, Layer 3, PoE, STP e Dimensionamento de Redes de Alta Performance

Independentemente do fabricante escolhido, seja Cisco, HPE Aruba Networking, Huawei eKit, Fortinet, Juniper ou Extreme Networks, toda infraestrutura de rede moderna possui um elemento em comum: o switch.

Embora Access Points, Firewalls, Servidores e aplicações em nuvem recebam grande parte da atenção nos projetos de infraestrutura, é o switching que conecta todos esses componentes e garante que a comunicação ocorra de forma rápida, previsível e segura.

Nos últimos anos, o papel dos switches evoluiu significativamente. Eles deixaram de ser simples equipamentos responsáveis pelo encaminhamento de quadros Ethernet para se tornarem plataformas inteligentes capazes de executar funções de roteamento, segmentação, segurança, qualidade de serviço (QoS), alimentação elétrica via PoE, telemetria e automação.

Essa transformação foi impulsionada por diversas tendências tecnológicas:

• Crescimento do trabalho híbrido;
• Adoção de aplicações em nuvem;
• Expansão do Wi-Fi 6, Wi-Fi 6E e Wi-Fi 7;
• Popularização de dispositivos IoT;
• Telefonia IP;
• Videoconferência em alta definição;
• Inteligência Artificial;
• Automação industrial;
• Redes definidas por software (SDN).

Como consequência, erros de projeto no switching passaram a impactar diretamente toda a infraestrutura corporativa.

Um switch subdimensionado pode limitar a velocidade da rede, comprometer o desempenho dos Access Points, impedir a alimentação elétrica de dispositivos PoE, aumentar a latência das aplicações e dificultar futuras expansões.

Por outro lado, um projeto bem elaborado proporciona:

• maior disponibilidade;
• escalabilidade;
• segurança;
• facilidade de gerenciamento;
• melhor experiência para os usuários;
• redução do custo operacional.

É justamente por isso que projetos de switching devem ser conduzidos como projetos de engenharia, considerando não apenas a quantidade de portas disponíveis, mas também arquitetura, redundância, crescimento, capacidade de backbone, potência PoE, segmentação lógica e requisitos específicos do negócio.

Neste Guia Definitivo, apresentaremos uma visão completa sobre Switching Corporativo, abordando desde os conceitos fundamentais até práticas avançadas utilizadas em projetos empresariais, industriais, hospitalares, educacionais e centros logísticos.

O que você aprenderá neste guia

Ao final da leitura você será capaz de compreender:

• Como funciona o switching Ethernet;
• Diferenças entre hubs, bridges, switches e roteadores;
• O processo de aprendizagem de endereços MAC;
• Como switches Layer 2 e Layer 3 operam;
• Quando utilizar VLANs;
• Como funciona o STP e por que ele evita loops;
• O papel do Link Aggregation e do Stack;
• Como calcular o PoE Budget;
• Como dimensionar uplinks e backbone;
• Como escolher switches para Wi-Fi 7;
• Como projetar arquiteturas corporativas escaláveis;
• Quais erros evitar em projetos de switching.

Índice

1. O que é Switching?
2. Como funciona um Switch Ethernet
3. Como os switches aprendem endereços MAC
4. Arquitetura Hierárquica de Redes
5. Switches Layer 2
6. Switches Layer 3
7. VLANs
8. Protocolos STP, RSTP e MSTP
9. Link Aggregation e Stack
10. Ethernet Multigigabit
11. Power over Ethernet (PoE)
12. QoS em redes corporativas
13. Segurança em Switching
14. Switching para Wi-Fi 6, Wi-Fi 6E e Wi-Fi 7
15. Switching Industrial
16. Virtualização de Switches
17. Gerenciamento e Monitoramento de Switches
18. Projeto Completo de uma Rede Corporativa
19. FAQ

1. O que é Switching?

O switching é o processo de encaminhamento inteligente de quadros Ethernet dentro de uma rede local (LAN), permitindo que dispositivos se comuniquem de maneira eficiente, rápida e organizada.

Enquanto um hub replica todos os pacotes para todas as portas, um switch identifica o dispositivo de destino e envia os dados apenas para a porta correta.

Essa característica reduz significativamente o tráfego desnecessário, melhora o desempenho da rede e aumenta a segurança da comunicação.

Em outras palavras, o switch funciona como um sistema inteligente de distribuição de tráfego, garantindo que cada quadro Ethernet seja entregue apenas ao destinatário correto.

Exemplo prático

Imagine um escritório com:

• 120 computadores;
• 45 telefones IP;
• 30 câmeras;
• 28 Access Points;
• impressoras;
• servidores;
• dispositivos IoT.

Sem switching inteligente, todo pacote transmitido seria recebido por todos os equipamentos da rede.

Além de desperdiçar largura de banda, esse comportamento aumentaria colisões, reduziria a performance e comprometeria aplicações críticas.

O switch elimina esse problema ao manter uma tabela de endereços MAC e encaminhar o tráfego somente para a porta correspondente ao destino.

Evolução dos equipamentos de rede

Da conectividade à inteligência da rede

Os primeiros switches tinham uma única responsabilidade: encaminhar quadros Ethernet entre dispositivos.

Os equipamentos atuais incorporam recursos muito mais avançados, como:

• VLANs;
• Roteamento entre VLANs;
• Qualidade de Serviço (QoS);
• Alimentação PoE/PoE++;
• Controle de acesso (ACLs);
• Autenticação IEEE 802.1X;
• Monitoramento por telemetria;
• Automação baseada em APIs;
• Integração com controladores SDN;
• Segmentação dinâmica.

Essa evolução transformou o switch em um elemento estratégico da infraestrutura de TI, capaz de suportar aplicações críticas e atender às demandas de ambientes altamente conectados.

✔ Recomendação da Xtech

Ao planejar uma infraestrutura de switching, evite basear a escolha apenas na quantidade de portas ou no menor preço. Avalie também:

• capacidade de comutação (switching capacity);
• taxa de encaminhamento (forwarding rate);
• buffers;
• recursos de redundância;
• suporte a protocolos de camada 2 e camada 3;
• capacidade PoE;
• velocidade dos uplinks;
• possibilidades de expansão e empilhamento.

Em muitos projetos, o custo inicial representa apenas uma pequena parte do investimento total. Escolher uma plataforma adequada desde o início reduz retrabalho, facilita futuras expansões e prolonga o ciclo de vida da infraestrutura.

2. Como funciona um Switch Ethernet

Para entender por que os switches são tão eficientes, é necessário compreender como eles processam os quadros Ethernet.

Sempre que um dispositivo transmite informações na rede, ele encapsula os dados em um quadro Ethernet (Ethernet Frame), que contém, entre outros campos:

• Endereço MAC de origem;
• Endereço MAC de destino;
• Tipo de protocolo (EtherType);
• Dados transportados (payload);
• Verificação de integridade (FCS).

Quando esse quadro chega a uma porta do switch, o equipamento executa uma sequência de decisões em poucos microssegundos:

1. Aprende o endereço MAC de origem e o associa à porta de entrada.
2. Consulta sua tabela CAM para localizar o MAC de destino.
3. Se o destino for conhecido, encaminha o quadro apenas para a porta correspondente.
4. Se o destino for desconhecido, realiza um flooding controlado, enviando o quadro para as demais portas da mesma VLAN (exceto a porta de origem).
5. Atualiza continuamente a tabela de endereços, removendo entradas antigas após o tempo de aging configurado.

Esse processo ocorre milhões de vezes por segundo em switches corporativos modernos, permitindo comunicação eficiente com baixa latência e alta disponibilidade.

3. Como os Switches Aprendem Endereços MAC

Um dos principais diferenciais entre um switch e um hub é a sua capacidade de aprender automaticamente onde cada dispositivo está conectado.

Esse processo ocorre continuamente e de forma totalmente transparente para o usuário.

Sempre que um quadro Ethernet chega a uma porta do switch, o equipamento analisa o endereço MAC de origem e registra essa informação em uma tabela interna chamada CAM Table (Content Addressable Memory), também conhecida por alguns fabricantes como MAC Address Table ou Forwarding Database (FDB).

É essa tabela que permite ao switch encaminhar os quadros apenas para o destino correto, evitando transmissões desnecessárias para toda a rede.

O que é um endereço MAC?

Todo equipamento conectado a uma rede Ethernet possui um identificador único chamado Media Access Control Address (MAC Address).

Esse endereço é gravado pelo fabricante da interface de rede e normalmente possui 48 bits, representados em formato hexadecimal.

Exemplo: 00:1A:2B:4C:5D:6E

Os primeiros 24 bits identificam o fabricante (OUI – Organizationally Unique Identifier), enquanto os 24 bits finais identificam o dispositivo.

Exemplos de dispositivos que possuem MAC Address

• Notebook
• Desktop
• Servidor
• Impressora
• Telefone IP
• Access Point
• Câmera IP
• Switch
• Firewall
• Smart TV
• Coletor de dados
• Dispositivos IoT

Praticamente qualquer equipamento Ethernet possui pelo menos um endereço MAC.

Como funciona o aprendizado?

Imagine o cenário abaixo.

Inicialmente, a CAM Table está vazia.

Primeiro pacote

O Notebook envia um quadro ao servidor.

O switch recebe o pacote pela Porta 1.

A primeira ação do switch é:

Aprender o MAC de origem.

Tabela:

Agora o switch já sabe onde está localizado esse notebook.

Destino desconhecido

Em seguida o switch verifica o MAC de destino.

Destino:

BB-BB-BB-BB-BB-BB

Como esse endereço ainda não existe na CAM Table, o switch não sabe onde está o servidor.

Então ocorre um processo chamado:

Unknown Unicast Flooding

O quadro é enviado para todas as portas da mesma VLAN, exceto para a porta de origem.

O servidor recebe o pacote.

Todos os demais equipamentos simplesmente o descartam.

Resposta do servidor

O servidor responde ao Notebook.

Agora acontece exatamente o mesmo processo.

O switch aprende:

Próximas comunicações

Agora o switch já conhece ambos os dispositivos.

Quando o Notebook enviar novos quadros:

Esse comportamento reduz drasticamente:

• Broadcasts desnecessários;
• Colisões;
• Consumo de banda;
• Latência.

Como funciona a CAM Table

A CAM Table é uma memória extremamente rápida.

Ela pode armazenar milhares ou até milhões de endereços MAC dependendo do modelo do switch.

Exemplo.

Observe que o mesmo endereço MAC sempre está associado a:

• uma VLAN
• uma porta

Entradas Dinâmicas

Normalmente os switches aprendem os dispositivos automaticamente.

Essas entradas são chamadas de:

Dynamic MAC Addresses.

Caso um notebook seja desconectado, o switch removerá essa informação após determinado tempo.

Esse mecanismo chama-se:

Aging Timer.

Aging Timer

Imagine um notebook que foi desligado.

O switch não pode manter eternamente essa informação.

Por isso existe um temporizador.

Na maioria dos fabricantes:

Tempo padrão:

300 segundos (5 minutos)

✔ Recomendação da Xtech

Evite alterar o Aging Timer sem uma necessidade específica. O valor padrão costuma representar um equilíbrio entre atualização rápida da tabela e estabilidade da operação.

Entradas Estáticas

Alguns equipamentos críticos podem possuir MACs cadastrados manualmente.

Exemplo:

Servidor

Controladora Wi-Fi

Firewall

Equipamentos industriais

Nesses casos a entrada permanece fixa.

Mesmo que o dispositivo fique desligado.

Como o Switch decide o que fazer?

Sempre que um quadro chega ao switch, ele executa uma lógica bastante simples.

Esse algoritmo é executado milhões de vezes por segundo.

Os quatro processos fundamentais do Switching

Todo switch Ethernet executa quatro operações básicas.

1. Learning

Aprende o endereço MAC de origem.

Atualiza a CAM Table.

2. Forwarding

Destino conhecido.

Envia apenas para a porta correta.

3. Flooding

Destino desconhecido.

Replica para todas as portas da mesma VLAN.

4. Filtering

Se origem e destino estiverem na mesma porta:

O quadro é descartado.

Não faz sentido retransmiti-lo.

Comparativo dos processos

Broadcast

Existe uma exceção importante.

Alguns quadros precisam ser enviados para todos os dispositivos.

Exemplos:

ARP

DHCP Discover

Alguns protocolos de descoberta

Nesses casos o endereço MAC de destino é:

FF:FF:FF:FF:FF:FF

Esse endereço representa um Broadcast Ethernet.

Todo equipamento pertencente àquela VLAN receberá esse quadro.

Broadcast Domain

Cada VLAN representa um domínio de broadcast.

Isso significa que:

Broadcasts da VLAN 10

↓

Não chegam à VLAN 20.

Essa é uma das principais vantagens da segmentação lógica.

Mais adiante veremos em detalhes como as VLANs reduzem tráfego desnecessário e aumentam a segurança da rede.

Engenharia em Campo

Durante uma auditoria realizada pela equipe da Xtech em um ambiente corporativo, identificamos uma degradação significativa no desempenho da rede causada por uma CAM Table instável. Após a investigação, constatou-se que um switch de acesso estava conectado em loop por meio de um cabo instalado incorretamente durante uma expansão.

Como consequência, o switch aprendia e reaprendia continuamente os mesmos endereços MAC em portas diferentes, fenômeno conhecido como MAC Flapping. Esse comportamento provocava encaminhamento incorreto de quadros, aumento do uso da CPU dos switches e perda intermitente de conectividade para diversos usuários.

A correção consistiu em eliminar o loop físico, habilitar o Rapid Spanning Tree Protocol (RSTP) e configurar mecanismos de proteção como BPDU Guard e Loop Guard nas portas de acesso.

Lição aprendida

Uma CAM Table saudável deve apresentar estabilidade. Alterações constantes de um mesmo endereço MAC entre portas diferentes são um forte indicativo de loops, conexões incorretas ou movimentação inadequada de equipamentos.

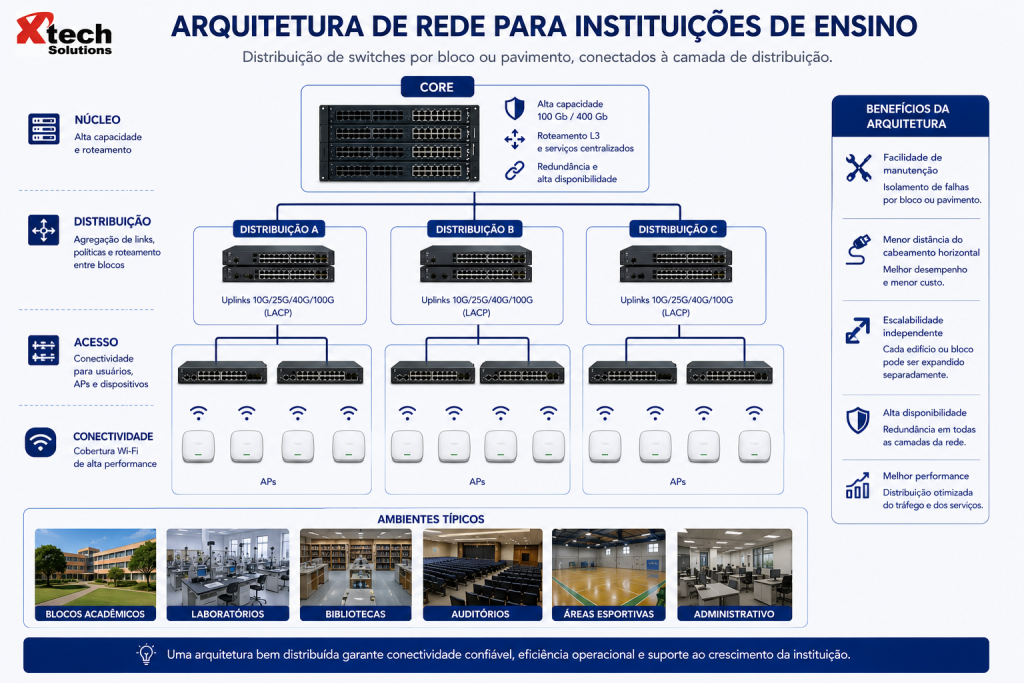

4. Arquitetura Hierárquica de Redes

À medida que as organizações cresceram, também aumentou a complexidade de suas redes.

O modelo antigo, baseado em um único switch central conectando todos os equipamentos, tornou-se insuficiente para atender aos requisitos atuais de desempenho, disponibilidade, segurança e escalabilidade.

Foi nesse contexto que surgiu a Arquitetura Hierárquica de Redes, um modelo amplamente adotado pela indústria que organiza a infraestrutura em camadas com responsabilidades bem definidas.

Essa abordagem oferece diversas vantagens:

• maior desempenho;
• facilidade de expansão;
• simplificação da administração;
• redução de domínios de falha;
• melhor escalabilidade;
• maior disponibilidade.

Na metodologia XNA Framework, esse modelo representa a base para praticamente todos os projetos corporativos.

O Modelo Hierárquico

Uma rede corporativa normalmente é composta por três camadas.

Por que dividir a rede em camadas?

Imagine um campus empresarial com:

• 1.500 usuários;
• 320 Access Points;
• 180 câmeras IP;
• 450 telefones IP;
• dezenas de switches;
• servidores;
• storage;
• aplicações críticas.

Se todos esses equipamentos fossem conectados diretamente entre si, a administração seria extremamente complexa.

Além disso:

• qualquer falha afetaria toda a empresa;
• seria difícil expandir a infraestrutura;
• o troubleshooting seria lento;
• haveria desperdício de banda.

A arquitetura hierárquica resolve esses problemas separando funções.

Camada de Acesso (Access Layer)

A camada de acesso representa o ponto onde os dispositivos finais se conectam à infraestrutura.

É nela que encontramos praticamente todos os equipamentos utilizados pelos colaboradores.

Equipamentos conectados

• Computadores
• Notebooks
• Impressoras
• Telefones IP
• Access Points
• Câmeras IP
• Coletores RF
• Dispositivos IoT
• Equipamentos industriais
• Smart TVs
• Terminais de autoatendimento

Principais funções

A camada de acesso é responsável por:

• conectar usuários;
• autenticar dispositivos;
• alimentar equipamentos PoE;
• aplicar VLANs;
• implementar QoS;
• realizar controle de acesso;
• aplicar políticas de segurança.

Recursos normalmente encontrados

• PoE+
• PoE++
• VLAN
• Voice VLAN
• Port Security
• 802.1X
• LLDP
• LLDP-MED
• QoS
• STP
• RSTP
• LACP

Velocidades mais comuns

✔ Recomendação da Xtech

Ao projetar a camada de acesso, considere não apenas a quantidade atual de portas, mas também a expansão prevista para os próximos cinco anos. É comum reservar entre 20% e 30% de portas livres, evitando substituições prematuras dos switches.

Camada de Distribuição (Distribution Layer)

A camada de distribuição atua como um ponto de agregação entre os switches de acesso e o núcleo da rede.

É também nessa camada que normalmente são implementadas diversas funções inteligentes.

Principais responsabilidades

• agregação dos switches de acesso;
• roteamento entre VLANs;
• aplicação de ACLs;
• políticas de QoS;
• redundância;
• sumarização de rotas;
• controle de broadcast;
• alta disponibilidade.

Serviços implementados

• Inter-VLAN Routing
• VRRP
• HSRP
• ACL
• OSPF
• QoS
• DHCP Relay
• Multicast

Por que ela é importante?

Imagine que existam:

30 switches de acesso.

Em vez de todos se conectarem diretamente ao Core, eles são agrupados em switches de distribuição.

Isso reduz:

• quantidade de conexões;
• complexidade;
• custo;
• risco operacional.

Exemplo

Essa arquitetura facilita redundância.

Caso um switch de distribuição apresente falha, outro pode assumir sua função.

Camada Core (Core Layer)

O Core representa o backbone da infraestrutura.

Seu principal objetivo é transportar grandes volumes de tráfego com:

• baixa latência;
• alta disponibilidade;
• máxima capacidade.

Ao contrário da camada de distribuição, o Core deve evitar processamento desnecessário.

Seu foco é encaminhar pacotes da forma mais rápida possível.

Características

• Altíssima capacidade
• Baixa latência
• Redundância
• Alta disponibilidade
• Uplinks ópticos
• Hardware de alto desempenho

Velocidades comuns

Engenharia em Campo

Em um projeto conduzido pela Xtech para um campus corporativo com mais de 900 colaboradores, verificou-se que o Core existente utilizava enlaces de 1 Gb/s, suficientes quando a empresa operava apenas aplicações locais.

Com a migração para Microsoft 365, videoconferências em alta definição e expansão do Wi-Fi 6, o backbone passou a operar frequentemente acima de 85% de utilização, provocando aumento de latência e degradação do desempenho em horários de pico.

A solução adotada foi substituir os enlaces por conexões ópticas redundantes de 25 Gb/s, mantendo os switches de acesso existentes. A mudança eliminou o gargalo do backbone sem a necessidade de substituir toda a infraestrutura.

Lição aprendida

O desempenho da rede é limitado pelo elo mais lento da arquitetura. Em muitos projetos, o problema não está nos Access Points ou nos switches de acesso, mas na capacidade insuficiente do Core.

Arquitetura Colapsada (Collapsed Core)

Nem todas as empresas precisam das três camadas.

Organizações de pequeno e médio porte frequentemente adotam uma arquitetura conhecida como Collapsed Core, na qual as funções de Core e Distribuição são concentradas em um único conjunto de switches.

Exemplo

Vantagens

• menor custo;
• menor complexidade;
• implantação mais rápida;
• administração simplificada.

Limitações

• menor escalabilidade;
• menor capacidade de crescimento;
• expansão mais limitada em grandes ambientes.

Quando utilizar?

Comparativo entre as camadas

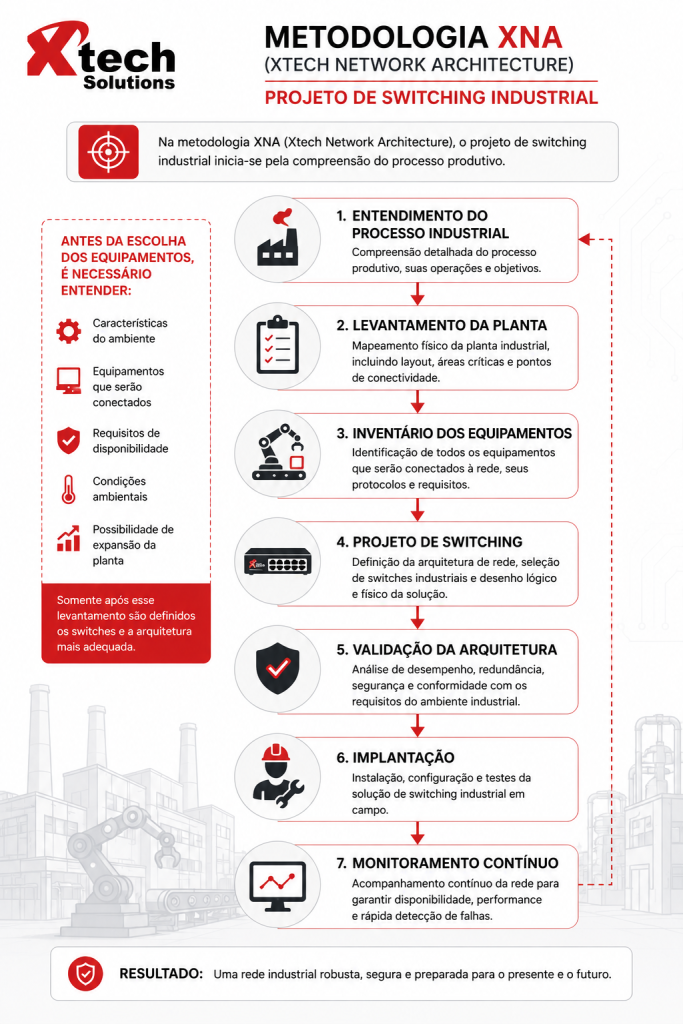

A Arquitetura na metodologia XNA

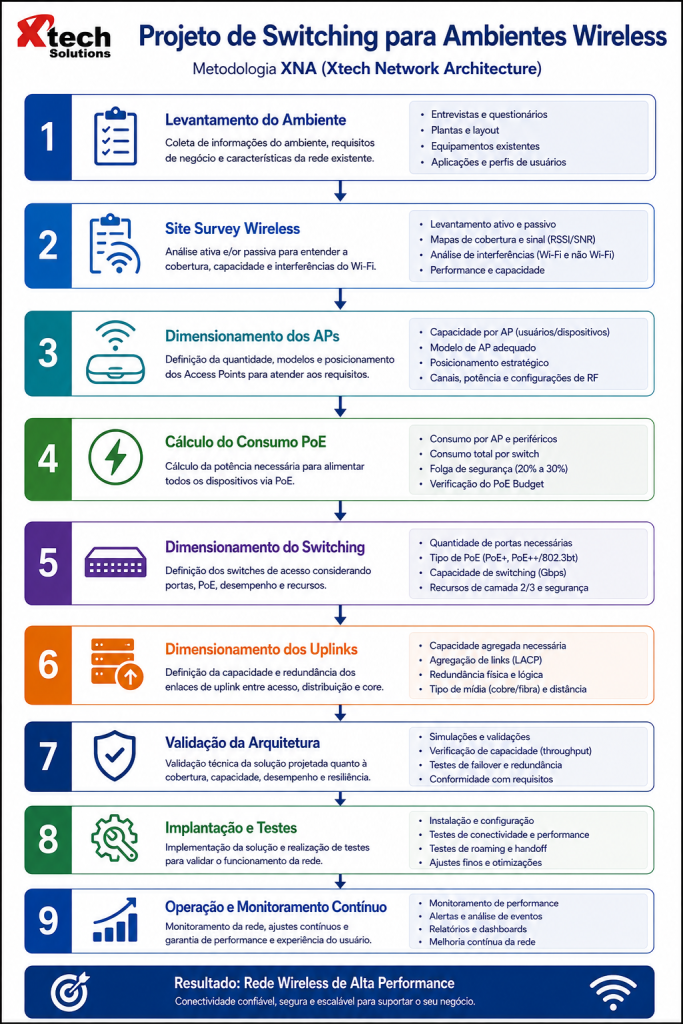

Na metodologia XNA Framework, a definição da arquitetura ocorre durante a etapa de Arquitetura, após o entendimento do negócio e o diagnóstico do ambiente.

A decisão entre uma arquitetura hierárquica completa ou um Core colapsado leva em consideração fatores como:

• número de usuários;
• quantidade de switches;
• crescimento previsto;
• criticidade das aplicações;
• necessidade de alta disponibilidade;
• orçamento disponível;
• requisitos de desempenho.

Essa abordagem evita superdimensionamentos e garante que a infraestrutura permaneça escalável ao longo de seu ciclo de vida.

📐 Diagrama recomendado para esta seção

Este capítulo merece um diagrama em estilo Xtech Academy mostrando:

• Internet;
• Firewall NGFW;
• Dois switches de Core redundantes;
• Dois switches de Distribuição;
• Múltiplos switches de Acesso PoE;
• Access Points, notebooks, câmeras IP, telefones IP e impressoras conectados;
• Links de 10/25/40 Gb entre Core e Distribuição;
• Links de 1/2,5/5/10 Gb com PoE entre Acesso e dispositivos;
• Identificação visual das três camadas (Core, Distribuição e Acesso).

Esse será um dos principais diagramas do artigo e poderá ser reutilizado em diversos outros conteúdos da Xtech Academy.

5. Switches Layer 2

Os switches Layer 2 (L2) são responsáveis pelo encaminhamento de quadros Ethernet dentro de uma mesma rede local (LAN).

Seu funcionamento baseia-se na análise dos endereços MAC, permitindo que os dispositivos troquem informações com alta velocidade e baixa latência, sem a necessidade de roteamento.

Mesmo com a popularização dos switches Layer 3, os equipamentos Layer 2 continuam sendo amplamente utilizados na camada de acesso, onde sua função principal é conectar dispositivos finais de maneira eficiente e segura.

Na maioria das empresas, mais de 80% dos switches instalados pertencem à camada de acesso, tornando esse tipo de equipamento um dos componentes mais importantes da infraestrutura.

O que significa Camada 2?

O modelo OSI (Open Systems Interconnection) divide a comunicação em sete camadas.

O Layer 2 corresponde à Camada de Enlace de Dados (Data Link Layer).

Seu objetivo é garantir a comunicação entre dispositivos pertencentes ao mesmo domínio de rede.

Enquanto a Camada 3 trabalha com endereços IP, a Camada 2 utiliza exclusivamente endereços MAC.

Modelo OSI (Resumo)

O papel do Layer 2

O switch Layer 2 responde perguntas como:

• Em qual porta está o dispositivo de destino?
• O quadro pertence a esta VLAN?
• Existe algum loop ativo?
• Posso encaminhar este quadro imediatamente?

Ele não decide rotas IP nem realiza comunicação entre redes diferentes. Essa função pertence aos equipamentos Layer 3.

Como um Switch Layer 2 toma decisões?

O processo de decisão ocorre em poucos microssegundos.

Sempre que um quadro Ethernet chega ao switch, ele executa a seguinte sequência lógica:

Todo esse processamento é realizado por hardware especializado (ASICs), permitindo que switches modernos encaminhem milhões de quadros por segundo.

O que um Switch Layer 2 NÃO faz?

Apesar de extremamente rápido, existem limitações importantes.

Um switch Layer 2 não realiza:

• Roteamento IP;
• Comunicação entre sub-redes;
• Inter-VLAN Routing;
• Protocolos de roteamento (OSPF, BGP, RIP);
• NAT;
• Balanceamento de carga IP.

Essas funções pertencem aos switches Layer 3 ou aos roteadores.

Domínio de Colisão

Antes dos switches se tornarem populares, as redes utilizavam hubs.

Nos hubs, todos os dispositivos compartilhavam o mesmo meio físico.

Como consequência:

Apenas um equipamento podia transmitir por vez.

Caso dois dispositivos transmitissem simultaneamente, ocorria uma colisão.

Exemplo

Como o Switch resolveu esse problema?

Cada porta do switch representa um domínio de colisão independente.

Agora:

PC1 pode transmitir.

PC3 também pode transmitir.

Ao mesmo tempo.

Sem colisões.

Esse foi um dos maiores avanços da Ethernet moderna.

Full Duplex

Os switches atuais trabalham quase exclusivamente em Full Duplex.

Isso significa que transmissão e recepção ocorrem simultaneamente.

Como consequência:

• não existe CSMA/CD;
• não existem colisões;
• maior desempenho;
• menor latência.

Domínio de Broadcast

Embora cada porta represente um domínio de colisão separado, todas as portas pertencentes à mesma VLAN compartilham o mesmo domínio de broadcast.

Isso significa que um pacote ARP, por exemplo, será recebido por todos os dispositivos daquela VLAN.

Exemplo

Se PC1 enviar um ARP:

Todos recebem.

Agora imagine:

O broadcast da VLAN 10 não alcança a VLAN 20.

Essa é uma das principais razões para a utilização de VLANs em ambientes corporativos.

Tipos de Comutação

Nem todos os switches encaminham quadros da mesma forma.

Existem três métodos clássicos de comutação.

Store-and-Forward

É o método mais utilizado atualmente.

Vantagens

✔ Detecta quadros corrompidos.

✔ Maior confiabilidade.

✔ Compatível com velocidades diferentes.

Desvantagens

Pequeno aumento de latência.

Recomendação

É o modo utilizado na maioria dos switches corporativos.

Cut-Through

Neste método o switch começa a encaminhar o quadro assim que lê o endereço MAC de destino.

Não espera o recebimento completo.

Vantagens

Latência extremamente baixa.

Desvantagens

Pode encaminhar quadros corrompidos.

Aplicações

• Datacenters;
• HPC;
• Redes financeiras;
• Ambientes de baixíssima latência.

Fragment-Free

Representa um meio-termo.

O switch aguarda os primeiros 64 bytes.

Caso não existam colisões ou erros iniciais:

Encaminha imediatamente.

Comparativo

ASICs – O cérebro do Switch

Uma dúvida comum é:

Por que um switch consegue encaminhar milhões de quadros por segundo enquanto um computador comum não?

A resposta está nos ASICs (Application-Specific Integrated Circuits).

Diferentemente de um processador convencional, os ASICs são circuitos dedicados exclusivamente às funções de switching.

Eles executam em hardware tarefas como:

• consulta à CAM Table;
• encaminhamento de quadros;
• marcação de VLANs;
• QoS;
• ACLs;
• filtragem de tráfego;
• inspeção básica.

Graças a esses chips especializados, o processamento ocorre em velocidade de linha (line rate), sem depender da CPU principal para cada quadro recebido.

Capacidade de Comutação (Switching Capacity)

Um erro muito comum é escolher um switch apenas pela quantidade de portas.

Na prática, um dos indicadores mais importantes é a Switching Capacity, também chamada de Backplane Capacity.

Ela representa a quantidade máxima de dados que o switch consegue processar simultaneamente.

Exemplo

Switch: 48 portas Gigabit

Cada porta: 1 Gb/s Full Duplex

Cálculo: 48 × 1 × 2 = 96 Gb/s

Portanto, para operar todas as portas simultaneamente sem gargalos, esse switch deveria possuir uma capacidade mínima de 96 Gb/s.

Exemplo comparativo

Perceba que switches com a mesma quantidade de portas podem apresentar capacidades internas muito diferentes.

Taxa de Encaminhamento (Forwarding Rate)

Outro indicador frequentemente ignorado é a Forwarding Rate, medida em Mpps (Milhões de Pacotes por Segundo).

Ela representa quantos pacotes o switch consegue encaminhar por segundo.

Em aplicações com muitos pacotes pequenos, como voz sobre IP, IoT e ambientes industriais, esse parâmetro é tão importante quanto a largura de banda.

Exemplo

✔ Recomendação da Xtech

Ao comparar switches de fabricantes diferentes, nunca considere apenas:

• quantidade de portas;
• velocidade das interfaces;
• suporte a PoE.

Avalie também:

• Switching Capacity;
• Forwarding Rate;
• tamanho dos buffers;
• quantidade máxima de endereços MAC;
• capacidade da tabela ARP;
• quantidade de VLANs suportadas;
• desempenho do hardware (ASICs);
• suporte a recursos avançados de QoS e segurança.

Esses parâmetros são determinantes para a longevidade e o desempenho da infraestrutura.

Engenharia em Campo

Em uma substituição de switches realizada pela Xtech em um centro administrativo, o cliente possuía dois equipamentos de 48 portas Gigabit com especificações aparentemente idênticas. Ambos ofereciam PoE+, VLANs e gerenciamento web.

Entretanto, durante períodos de pico, usuários relatavam lentidão em aplicações de voz e videoconferência.

Após análise das especificações técnicas, identificou-se que o modelo antigo possuía Switching Capacity de apenas 104 Gb/s e Forwarding Rate de 77 Mpps, enquanto o modelo recomendado oferecia 176 Gb/s e 131 Mpps.

A troca eliminou os gargalos sem alterar o cabeamento ou a quantidade de Access Points.

Lição aprendida

A quantidade de portas não mede o desempenho de um switch. Em projetos corporativos, a capacidade interna de processamento é tão importante quanto a velocidade das interfaces.

6. Switches Layer 3

Durante muitos anos existia uma divisão muito clara:

• Switches conectavam dispositivos.
• Roteadores interligavam redes.

Com a evolução das redes corporativas, essa separação deixou de fazer sentido.

O aumento do número de VLANs, o crescimento das aplicações em nuvem e a necessidade de reduzir latência impulsionaram o desenvolvimento dos Switches Layer 3, equipamentos capazes de realizar tanto a comutação Ethernet quanto o roteamento IP em hardware.

Hoje, em praticamente toda infraestrutura corporativa moderna, os switches Layer 3 ocupam posições estratégicas na camada de Distribuição e, frequentemente, também no Core.

O que é um Switch Layer 3?

Um Switch Layer 3 combina duas funções:

• Switch Ethernet (Camada 2) → encaminhamento baseado em endereço MAC.
• Roteador IP (Camada 3) → encaminhamento baseado em endereço IP.

Na prática, ele consegue decidir:

“Este pacote permanece na mesma VLAN?”

ou

“Este pacote precisa ser encaminhado para outra rede?”

Essa decisão ocorre em microssegundos, utilizando ASICs dedicados, sem depender exclusivamente da CPU do equipamento.

Layer 2 × Layer 3

Quando um Switch Layer 2 deixa de ser suficiente?

Imagine uma empresa com três departamentos:

Financeiro

192.168.10.0/24

Comercial

192.168.20.0/24

Engenharia

192.168.30.0/24

Cada departamento está isolado em sua própria VLAN.

Todos os computadores da VLAN 10 conseguem conversar entre si.

O mesmo ocorre nas VLANs 20 e 30.

Entretanto:

O computador da VLAN 10 não consegue acessar um servidor localizado na VLAN 20.

Por quê?

Porque um switch Layer 2 não realiza roteamento entre redes diferentes.

Surge o Inter-VLAN Routing

Para permitir a comunicação entre VLANs, é necessário um dispositivo capaz de operar na Camada 3.

Existem duas possibilidades:

• utilizar um roteador;
• utilizar um switch Layer 3.

Hoje, a segunda opção é adotada na maioria dos projetos corporativos devido ao melhor desempenho e à menor latência.

O que é Inter-VLAN Routing?

Inter-VLAN Routing é o processo de permitir que dispositivos pertencentes a VLANs diferentes se comuniquem.

Exemplo:

Quando o computador envia um pacote para o servidor, o switch identifica que o destino pertence a outra rede IP.

Em seguida:

• consulta sua tabela de roteamento;
• determina a interface de saída;
• reescreve o quadro Ethernet;
• encaminha o pacote para a VLAN correta.

Tudo isso acontece em hardware, praticamente sem impacto perceptível na latência.

SVI – Switched Virtual Interface

Para que uma VLAN possa ser roteada, o switch precisa possuir uma interface lógica chamada SVI (Switched Virtual Interface).

Cada VLAN normalmente possui uma SVI correspondente.

Exemplo:

Essas interfaces funcionam como o gateway padrão para os dispositivos de cada VLAN.

Como ocorre o roteamento?

Vamos acompanhar um exemplo.

PC Financeiro

IP:

192.168.10.50

Servidor

IP:

192.168.20.100

Gateway Financeiro

192.168.10.1

Passo 1

O computador verifica:

“O destino pertence à minha rede?”

Resposta:

Não.

Passo 2

O pacote é enviado ao gateway.

192.168.10.1

Passo 3

O Switch Layer 3 recebe o pacote.

Consulta sua tabela de roteamento.

↓

Destino:

192.168.20.0/24

↓

Interface VLAN 20

Passo 4

O switch monta um novo quadro Ethernet.

Mantém o pacote IP original.

Altera apenas:

• MAC de origem;
• MAC de destino.

Passo 5

O servidor recebe o pacote.

Todo esse processo leva poucos microssegundos.

Tabela de Roteamento

Assim como um roteador, um switch Layer 3 mantém uma tabela de rotas.

Exemplo:

Quando o destino pertence a uma rede conhecida, o encaminhamento ocorre diretamente.

Caso contrário, utiliza-se a rota padrão em direção ao firewall ou roteador de borda.

ARP continua existindo

Mesmo realizando roteamento, o switch ainda precisa descobrir o endereço MAC do próximo dispositivo.

Para isso utiliza o protocolo ARP.

Por isso, switches Layer 3 mantêm simultaneamente:

• CAM Table;
• ARP Table;
• Routing Table.

As três tabelas fundamentais

Essas tabelas trabalham de forma integrada para permitir comunicação rápida e eficiente.

Protocolos de Roteamento

Em pequenas redes, as rotas podem ser configuradas manualmente.

Entretanto, ambientes corporativos maiores utilizam protocolos dinâmicos.

Os mais comuns são:

• OSPF
• BGP (em grandes organizações e provedores)
• IS-IS (ambientes específicos)
• RIP (legado)

O OSPF é o protocolo predominante em redes corporativas por sua rápida convergência e escalabilidade.

Recursos avançados de um Switch Layer 3

Além do roteamento, esses equipamentos normalmente oferecem:

• ACLs (Access Control Lists);
• DHCP Relay;
• VRRP;
• HSRP;
• ECMP;
• QoS avançado;
• Multicast;
• VRFs;
• IPv6;
• Policy-Based Routing (PBR).

Esses recursos tornam o switch Layer 3 uma peça central da arquitetura.

Onde utilizar Layer 3?

A escolha depende do papel desempenhado pelo equipamento.

Na prática:

• Camada de Acesso: predominância de switches Layer 2 com recursos de segurança e PoE.
• Camada de Distribuição: switches Layer 3 realizando roteamento entre VLANs.
• Core: switches Layer 3 de alta capacidade, com redundância e protocolos de roteamento.

✔ Recomendação da Xtech

Evite utilizar um único switch Layer 3 para concentrar todas as funções da rede em ambientes críticos.

Sempre que possível, implemente dois equipamentos em alta disponibilidade, utilizando protocolos como VRRP ou HSRP, garantindo continuidade da operação em caso de falha.

Além disso, mantenha o princípio de separar funções:

• Core: transporte rápido e resiliente.
• Distribuição: políticas, ACLs e roteamento.
• Acesso: conexão dos dispositivos finais.

Essa organização facilita a manutenção, reduz impactos de mudanças e aumenta a escalabilidade.

Engenharia em Campo

Em um projeto de modernização conduzido pela Xtech para um hospital, toda a comunicação entre VLANs era realizada por um roteador conectado em uma única interface trunk (router-on-a-stick). Durante períodos de pico, aplicações como prontuário eletrônico, telefonia IP e PACS apresentavam aumento de latência e perda de desempenho.

Após a migração do roteamento para dois switches Layer 3 redundantes na camada de distribuição, o tráfego passou a ser encaminhado diretamente em hardware. O resultado foi uma redução significativa na utilização do roteador, menor latência entre VLANs e maior disponibilidade da infraestrutura.

Lição aprendida

O roteamento entre VLANs deve ocorrer o mais próximo possível da origem do tráfego, preferencialmente na camada de distribuição, utilizando switches Layer 3 de alto desempenho. Essa arquitetura reduz gargalos, melhora a escalabilidade e prepara a rede para futuras expansões.

7. VLANs — O Guia Definitivo de Segmentação de Redes

Uma das maiores revoluções introduzidas pelos switches gerenciáveis foi a capacidade de dividir uma única infraestrutura física em diversas redes lógicas independentes.

Essa tecnologia é conhecida como VLAN (Virtual Local Area Network).

Hoje, praticamente toda rede corporativa utiliza VLANs para organizar usuários, aumentar a segurança, reduzir domínios de broadcast e facilitar a administração da infraestrutura.

Sem VLANs, empresas com centenas ou milhares de dispositivos operariam em um único domínio de broadcast, tornando a rede lenta, insegura e extremamente difícil de gerenciar.

O que é uma VLAN?

Uma VLAN é uma rede lógica criada sobre uma infraestrutura física de switching.

Em outras palavras:

Um único switch pode comportar diversas redes independentes, mesmo utilizando o mesmo cabeamento.

Imagine um prédio corporativo onde trabalham três departamentos:

• Financeiro
• Comercial
• Engenharia

Todos utilizam o mesmo switch.

Fisicamente existe apenas uma infraestrutura.

Logicamente teremos três redes diferentes.

             Switch

 ┌──────────────────────────────┐

 Porta 1 → Financeiro

 Porta 2 → Financeiro

 Porta 3 → Comercial

 Porta 4 → Comercial

 Porta 5 → Engenharia

 Porta 6 → Engenharia

 └──────────────────────────────┘

Embora todos estejam conectados ao mesmo equipamento, os computadores do Financeiro não recebem o tráfego de broadcast do Comercial ou da Engenharia.

É como se existissem três switches separados funcionando dentro de um único equipamento.

Por que as VLANs foram criadas?

Antes das VLANs, toda a empresa pertencia ao mesmo domínio de broadcast.

Isso significava que protocolos como:

• ARP
• DHCP Discover
• NetBIOS
• alguns protocolos de descoberta

eram enviados para todos os computadores da rede.

Imagine uma empresa com:

• 2.000 computadores
• 300 impressoras
• 250 telefones IP
• 180 câmeras
• 250 Access Points

Sem VLANs:

Todos os broadcasts seriam recebidos por todos os dispositivos.

O desperdício de banda seria enorme.

O problema do Broadcast

Exemplo.

Um notebook envia um ARP.

Pergunta:

“Quem possui o IP 192.168.10.20?”

Sem VLANs:

Todos recebem.

Mesmo quem não participa da comunicação precisa processar esse pacote.

Agora imagine milhares de dispositivos.

A solução

Criamos VLANs.

Benefícios das VLANs

A utilização de VLANs oferece vantagens muito além da simples organização da rede.

Entre os principais benefícios estão:

• Redução do domínio de broadcast;
• Melhor desempenho da rede;
• Maior segurança;
• Separação lógica entre departamentos;
• Facilidade de administração;
• Aplicação de políticas específicas;
• Escalabilidade;
• Isolamento de dispositivos críticos.

Além disso, VLANs permitem criar redes independentes para diferentes tipos de dispositivos, mesmo utilizando a mesma infraestrutura física.

Exemplos de segmentação

Uma empresa pode utilizar a seguinte estrutura:

Essa segmentação melhora a organização e facilita a aplicação de políticas de segurança.

VLAN ID

Cada VLAN possui um identificador numérico.

Esse número é chamado de:

VLAN ID

O padrão IEEE 802.1Q permite:

VLAN 1

até

VLAN 4094

As VLANs 0 e 4095 possuem funções especiais e não são utilizadas para segmentação convencional.

A VLAN 1

Por padrão, praticamente todos os switches possuem a VLAN 1 criada automaticamente.

Embora funcional, não é recomendável utilizá-la para usuários corporativos.

✔ Recomendação da Xtech

Reserve a VLAN 1 apenas para funções padrão do equipamento e crie VLANs específicas para usuários, servidores e gerenciamento. Essa prática reduz riscos de segurança e facilita a administração.

Como um Switch identifica a VLAN?

Quando um quadro Ethernet chega a uma porta de acesso (Access Port), o switch já sabe previamente a qual VLAN essa porta pertence.

Exemplo:

Assim, qualquer dispositivo conectado à porta Gi1/0/1 será automaticamente associado à VLAN 10.

Access Port

Uma Access Port transporta apenas uma VLAN.

Ela é utilizada para conectar dispositivos finais.

Exemplos:

• Computadores;
• Impressoras;
• Telefones IP (quando sem Voice VLAN);
• Servidores;
• Coletores;
• Câmeras.

Exemplo

Todo o tráfego dessa porta pertence exclusivamente à VLAN 20.

Trunk Port

Uma Trunk Port é utilizada quando precisamos transportar várias VLANs simultaneamente.

Ela normalmente conecta:

• Switch ↔ Switch;
• Switch ↔ Firewall;
• Switch ↔ Access Point;
• Switch ↔ Hypervisor;
• Switch ↔ Controladora Wi-Fi.

Exemplo

Nesse enlace passam várias VLANs ao mesmo tempo.

IEEE 802.1Q

Como o switch sabe a qual VLAN um quadro pertence ao atravessar um link trunk?

A resposta está no padrão IEEE 802.1Q.

Esse padrão adiciona uma pequena informação ao quadro Ethernet chamada:

Tag VLAN

Essa marcação contém o VLAN ID correspondente.

Quadro Ethernet tradicional

MAC Destino | MAC Origem | Dados | FCS

Quadro Ethernet com 802.1Q

MAC Destino | MAC Origem | TAG VLAN | Dados | FCS

Essa pequena modificação permite transportar milhares de VLANs pelo mesmo enlace físico.

Tagged e Untagged

Existem dois tipos principais de quadros.

Tagged

Possuem a marcação IEEE 802.1Q.

São utilizados em links trunk.

Untagged

Não possuem marcação.

São utilizados em portas de acesso.

Comparativo

Engenharia em Campo

Em uma expansão de escritório realizada pela Xtech, um novo switch foi conectado ao backbone utilizando uma porta configurada como Access, quando o correto seria uma Trunk. Como consequência, apenas a VLAN padrão era transportada entre os equipamentos, enquanto redes de telefonia IP, Wi-Fi corporativo e câmeras permaneciam inacessíveis.

A identificação do problema foi rápida por meio da análise da tabela de VLANs e da configuração das interfaces. Após a correção para o modo trunk, todas as VLANs passaram a trafegar normalmente pelo enlace.

Lição aprendida

Falhas na configuração de portas de acesso e trunk estão entre as causas mais comuns de indisponibilidade em redes corporativas. Padronizar configurações e documentar as VLANs reduz significativamente esse tipo de ocorrência.

Native VLAN

Quando um enlace opera em modo Trunk, praticamente todos os quadros Ethernet são transmitidos utilizando a marcação IEEE 802.1Q.

Existe, porém, uma exceção.

Uma VLAN pode trafegar sem marcação (Untagged).

Essa VLAN recebe o nome de:

Native VLAN

Como funciona?

Imagine dois switches ligados por uma porta Trunk.

Nesse exemplo:

• VLAN 10 → Tagged
• VLAN 20 → Tagged
• VLAN 30 → Tagged
• VLAN 99 → Native VLAN (sem tag)

Por que a Native VLAN existe?

Historicamente, ela foi criada para permitir compatibilidade com equipamentos que não suportavam IEEE 802.1Q.

Hoje praticamente todos os equipamentos suportam VLAN Tagging.

Mesmo assim, a Native VLAN continua existindo.

Problema de Segurança

Uma configuração incorreta da Native VLAN pode permitir ataques conhecidos como:

VLAN Hopping

Nesse tipo de ataque, um invasor tenta acessar outra VLAN utilizando falhas na configuração dos links Trunk.

✔ Recomendação da Xtech

Nunca utilize a VLAN 1 como Native VLAN.

Adote uma VLAN exclusiva, sem usuários conectados, apenas para essa finalidade.

Exemplo:

VLAN 999

Nome:

Native-Blackhole

Essa VLAN não deve possuir:

• usuários;
• servidores;
• Access Points;
• impressoras;
• câmeras.

Ela existe apenas para reduzir riscos de segurança.

Voice VLAN

Como isso é possível?

Graças à Voice VLAN.

Funcionamento

O telefone IP recebe duas conexões lógicas.

Dessa forma:

Os dados permanecem separados da telefonia.

Benefícios

• QoS simplificado
• Maior segurança
• Menor broadcast
• Facilidade de troubleshooting
• Melhor desempenho do VoIP

Como o telefone descobre a Voice VLAN?

Na maioria dos fabricantes isso ocorre através de:

LLDP-MED

ou

Cisco Discovery Protocol (CDP)

O switch informa automaticamente ao telefone qual VLAN utilizar.

Management VLAN

Outra boa prática é separar o gerenciamento da infraestrutura.

Ao invés de acessar switches utilizando a VLAN dos usuários:

Criamos uma VLAN exclusiva.

Exemplo.

VLAN 120

Management

Nela ficam:

• Switches
• Firewalls
• Controladoras Wi-Fi
• Access Points
• UPS inteligentes
• Storages
• Servidores de gerenciamento

Vantagens

• Maior segurança
• ACLs específicas
• Monitoramento simplificado
• Menor exposição

✔ Recomendação da Xtech

Nunca permita acesso administrativo aos equipamentos utilizando VLANs de usuários.

Sempre utilize uma VLAN exclusiva para gerenciamento.

Private VLAN (PVLAN)

Imagine um hotel.

Todos os quartos pertencem à mesma rede.

Mas:

Um hóspede não deve enxergar o notebook do outro.

A mesma necessidade ocorre em:

• Hotéis
• Hospitais
• Datacenters
• Redes de visitantes
• Ambientes acadêmicos

A solução é:

Private VLAN

Como funciona?

Em uma VLAN tradicional.

Todos conseguem conversar entre si.

Agora:

Private VLAN.

Os clientes:

✔ acessam o servidor.

❌ não acessam uns aos outros.

Tipos de PVLAN

Existem três tipos.

Promiscuous Port

Pode conversar com todas.

Normalmente:

Servidor.

Gateway.

Firewall.

Isolated Port

Só conversa com portas Promiscuous.

Não conversa com outras Isolated.

Community Port

Pode conversar apenas com portas da mesma comunidade.

Muito utilizada em datacenters.

VLAN para Wi-Fi

Redes Wi-Fi modernas normalmente utilizam diversas VLANs.

Exemplo.

Cada SSID é associado automaticamente à sua VLAN correspondente.

VLAN para IoT

IoT merece uma VLAN própria.

Motivos.

• Segurança
• Broadcast
• Atualizações
• ACLs
• Baixa confiança

Exemplos.

• Sensores
• Leitores RFID
• Controladores
• Smart TVs
• Automação Predial

VLAN para CFTV

Câmeras IP geram grande volume de tráfego.

Além disso:

Muitas possuem firmware pouco atualizado.

Boa prática.

VLAN 80

CFTV

Com ACLs específicas.

Permitindo apenas acesso ao:

• NVR
• Servidor VMS
• Estação de Monitoramento

VLAN para Impressoras

Parece exagero.

Mas faz bastante sentido.

Impressoras normalmente:

• permanecem anos sem atualização;
• utilizam protocolos antigos;
• possuem páginas web abertas.

Uma VLAN específica facilita:

• segurança;
• controle;
• auditoria.

Exemplo completo de segmentação

Observe que existe uma separação tanto funcional (voz, CFTV, IoT) quanto organizacional (Financeiro, RH, Engenharia). Em muitos projetos, combinar esses dois critérios facilita a aplicação de políticas de acesso e o crescimento da infraestrutura.

Planejamento de VLANs

Um dos maiores erros encontrados em redes corporativas é criar VLANs “conforme a necessidade aparece”.

Exemplo.

Empresa começa com:

VLAN 2

Depois cria:

VLAN 11

Depois:

VLAN 55

Depois:

VLAN 127

Depois:

VLAN 350

Depois:

VLAN 401

Depois ninguém sabe mais o que significa cada uma.

Recomendação

Planeje desde o início.

Por exemplo.

Essa padronização facilita documentação, troubleshooting e futuras expansões.

Engenharia em Campo

Em uma empresa com aproximadamente 1.200 colaboradores, a equipe da Xtech encontrou mais de 180 VLANs criadas ao longo de vários anos, sem qualquer convenção de nomenclatura ou documentação. Algumas VLANs não possuíam mais dispositivos conectados, outras estavam duplicadas entre filiais e diversas ACLs faziam referência a identificadores incorretos.

Foi realizado um processo de racionalização, reduzindo a infraestrutura para 48 VLANs padronizadas, agrupadas por função e criticidade. Além da simplificação operacional, o projeto reduziu o tempo médio de troubleshooting e facilitou futuras expansões da rede.

Lição aprendida

Uma VLAN mal planejada não gera problemas imediatamente, mas compromete a escalabilidade da rede ao longo dos anos. Investir tempo no desenho da segmentação lógica é muito mais barato do que reorganizar centenas de dispositivos após o crescimento da empresa.

Checklist Xtech para Planejamento de VLANs

Antes de implantar ou expandir uma infraestrutura, valide os seguintes itens:

Organização

• VLANs possuem nomenclatura padronizada.
• Existe documentação com ID, nome e finalidade de cada VLAN.
• Há uma convenção para novos projetos.

Segurança

• VLAN de gerenciamento separada.
• VLAN de visitantes isolada.
• IoT e CFTV segregados.
• Native VLAN dedicada e sem dispositivos.

Operação

• SSIDs mapeados corretamente para as VLANs.
• Trunks documentados.
• ACLs revisadas.
• Gateways e SVIs identificados.

Escalabilidade

• Faixas de VLAN reservadas para crescimento.
• Política de criação de novas VLANs definida.
• Inventário atualizado.

8. Spanning Tree Protocol (STP) — O Guia Definitivo

Quando uma empresa cresce, é natural adicionar novos switches para aumentar a quantidade de portas, ampliar a cobertura Wi-Fi ou criar caminhos redundantes.

A redundância é essencial para garantir alta disponibilidade. Afinal, se um enlace falhar, outro deve assumir automaticamente.

No entanto, existe um grande problema.

As redes Ethernet tradicionais não conseguem lidar com caminhos redundantes ativos sem um mecanismo de controle.

Sem esse mecanismo, ocorre o chamado loop de camada 2, uma das falhas mais críticas em redes corporativas.

Foi justamente para resolver esse problema que surgiu o Spanning Tree Protocol (STP), padronizado pelo IEEE como 802.1D.

O problema dos loops Ethernet

Imagine dois switches conectados por dois cabos.

À primeira vista parece uma excelente ideia.

Se um cabo falhar, o outro continua funcionando.

Na prática, porém, sem STP, ambos os enlaces permanecem ativos.

Como o Ethernet não possui um mecanismo nativo para impedir que um quadro circule indefinidamente, o resultado é um ciclo infinito de encaminhamento.

O que acontece durante um loop?

Imagine um broadcast ARP.

O quadro nunca desaparece.

Cada switch continua reenviando o pacote para o outro.

Em poucos segundos ocorre uma Broadcast Storm.

Broadcast Storm

Uma Broadcast Storm acontece quando milhares ou milhões de quadros de broadcast começam a circular continuamente pela rede.

Os sintomas são:

• utilização de 100% dos links;
• CPU elevada nos switches;
• degradação da telefonia IP;
• videoconferências interrompidas;
• perda de conectividade;
• lentidão generalizada;
• indisponibilidade de aplicações.

Em muitos casos, a rede inteira deixa de responder.

MAC Flapping

Outro efeito comum dos loops é o MAC Flapping.

Lembre-se de que o switch aprende endereços MAC observando a porta por onde o quadro chega.

Durante um loop, o mesmo endereço MAC passa a aparecer alternadamente em portas diferentes.

Exemplo:

O switch passa a reaprender continuamente o mesmo dispositivo.

Como consequência:

• encaminhamento incorreto;
• perda de pacotes;
• instabilidade;
• mensagens de log indicando MAC Move ou MAC Flapping.

Múltiplos Quadros Duplicados

Além dos broadcasts, quadros unicast também podem ser duplicados.

Imagine um servidor recebendo exatamente o mesmo pacote dezenas de vezes.

Aplicações sensíveis, como bancos de dados, VoIP e sistemas industriais, podem apresentar comportamento imprevisível.

A solução: STP

O objetivo do STP é simples.

Ele identifica automaticamente os caminhos redundantes da rede e mantém apenas um caminho ativo.

Os demais permanecem em espera.

Caso o caminho principal falhe, o enlace bloqueado é liberado automaticamente.

Como o STP funciona?

O primeiro passo é escolher um switch que será considerado o centro lógico da rede.

Esse equipamento recebe o nome de:

Root Bridge

Todos os demais switches calculam o melhor caminho até ele.

Os enlaces redundantes são bloqueados para evitar loops.

Eleição da Root Bridge

A eleição da Root Bridge é baseada no Bridge ID (BID).

O Bridge ID é composto por:

• prioridade (Bridge Priority);
• endereço MAC do switch.

Representação simplificada:

Bridge Priority

Por padrão, a prioridade é:

32768

Quanto menor o valor, maior a chance de o switch tornar-se a Root Bridge.

Exemplo

Em projetos corporativos, a Root Bridge deve ser definida intencionalmente, e não deixada para uma eleição automática.

✔ Recomendação da Xtech

Configure manualmente a Root Bridge nos switches de Core ou Distribuição.

Nunca permita que um switch de acesso, conectado a poucos usuários, seja eleito como Root Bridge apenas por possuir um endereço MAC menor.

BPDU – Bridge Protocol Data Unit

Para que todos os switches conheçam a topologia da rede, eles trocam mensagens especiais chamadas:

BPDUs (Bridge Protocol Data Units).

Esses quadros não transportam dados de usuários.

Sua função é informar:

• quem é a Root Bridge;
• custo dos enlaces;
• Bridge ID dos switches;
• alterações na topologia.

As BPDUs são fundamentais para manter a árvore lógica da rede atualizada.

Root Port

Após conhecer a Root Bridge, cada switch escolhe sua melhor porta em direção a ela.

Essa interface recebe o nome de:

Root Port.

Cada switch não-root possui apenas uma Root Port.

Exemplo

Essa será sempre a porta utilizada para alcançar a Root Bridge.

Designated Port

Em cada segmento da rede, uma porta é eleita para encaminhar o tráfego.

Ela recebe o nome de:

Designated Port.

Essas portas permanecem no estado de encaminhamento (Forwarding).

Alternate Port

Quando existem caminhos redundantes, uma das portas permanece bloqueada.

Essa interface é chamada de:

Alternate Port (no RSTP).

Ela não encaminha tráfego de usuários, mas permanece monitorando a topologia.

Se o caminho principal falhar, torna-se ativa rapidamente.

Estados das portas no STP clássico (802.1D)

O STP tradicional utiliza cinco estados.

Durante uma convergência, a porta percorre esses estados antes de começar a encaminhar tráfego.

Esse processo pode levar de 30 a 50 segundos, dependendo da configuração.

Convergência

Convergência é o tempo necessário para que todos os switches concordem com uma nova topologia após uma alteração.

Exemplos de eventos:

• queda de um enlace;
• desligamento de um switch;
• substituição de um equipamento;
• inclusão de um novo switch.

Quanto menor o tempo de convergência, menor o impacto para os usuários.

Engenharia em Campo

Durante a expansão de uma unidade industrial, um novo switch foi instalado por uma equipe terceirizada. Na tentativa de aumentar a disponibilidade, dois enlaces foram conectados entre switches de acesso, porém o equipamento recém-instalado possuía o STP desabilitado.

Em menos de um minuto, a rede apresentou uma Broadcast Storm. Sistemas supervisórios perderam comunicação, Access Points ficaram inacessíveis e a telefonia IP tornou-se indisponível.

A equipe da Xtech identificou rapidamente um aumento abrupto de tráfego broadcast e mensagens de MAC Flapping em diversos switches. Após isolar o enlace em loop e reativar o protocolo STP, a operação foi restabelecida.

Lição aprendida

Redundância sem controle de topologia é um risco, não uma vantagem. Todo enlace redundante em uma rede Layer 2 deve ser protegido por STP (ou por tecnologias equivalentes) e validado durante a implantação.

Evolução do Spanning Tree

O primeiro STP foi criado em uma época em que as redes Ethernet eram pequenas.

Naquele cenário, uma convergência de 30 a 50 segundos era aceitável.

Hoje isso seria desastroso.

Imagine interromper durante 40 segundos:

• uma chamada Microsoft Teams;
• uma cirurgia assistida por vídeo;
• um sistema MES industrial;
• um cluster VMware;
• um sistema ERP.

Por esse motivo surgiram novas versões do protocolo.

Evolução histórica

O objetivo permaneceu o mesmo:

Eliminar loops Ethernet.

O que mudou foi a velocidade com que a rede reage às mudanças de topologia.

Rapid Spanning Tree Protocol (RSTP)

O RSTP (IEEE 802.1w) é atualmente o protocolo padrão na maioria dos switches corporativos.

Ele mantém toda a lógica do STP tradicional, porém reduz drasticamente o tempo de convergência.

Na prática:

Um enlace que demorava cerca de 40 segundos para ser restabelecido no STP clássico pode voltar a operar em poucos segundos com o RSTP.

O que mudou?

No STP clássico:

Os estados foram simplificados, reduzindo o tempo necessário para que uma porta entre em operação.

Novos papéis das portas

Além das portas Root e Designated, o RSTP introduziu funções adicionais.

A presença da Alternate Port permite que o protocolo ative rapidamente um caminho alternativo sem recalcular toda a topologia.

Exemplo

Se o enlace principal falhar, a porta Alternate muda para o estado Forwarding quase imediatamente.

Multiple Spanning Tree Protocol (MSTP)

O MSTP (IEEE 802.1s) foi criado para ambientes que utilizam muitas VLANs.

Imagine um campus com:

• 150 VLANs;
• dezenas de switches;
• múltiplos enlaces redundantes.

Executar uma instância independente de STP para cada VLAN consumiria recursos desnecessários.

O MSTP resolve esse problema agrupando várias VLANs em uma mesma instância de Spanning Tree.

Exemplo

Assim, diversas VLANs compartilham a mesma árvore lógica.

Benefícios do MSTP

• menor consumo de CPU;
• menor utilização de memória;
• melhor escalabilidade;
• suporte a centenas de VLANs;
• convergência rápida.

Por esse motivo, é amplamente utilizado em grandes campi, universidades, hospitais e datacenters.

Path Cost

Quando existem vários caminhos até a Root Bridge, o STP precisa escolher o melhor.

Para isso utiliza um parâmetro chamado Path Cost.

Quanto menor o custo, mais desejável é o enlace.

Custos típicos

Observe que enlaces mais rápidos possuem custos menores e, portanto, tendem a ser escolhidos como caminho principal.

Como o caminho é escolhido?

Imagine a seguinte topologia:

Embora existam dois caminhos possíveis, o STP escolherá preferencialmente o enlace de 10 Gb/s, pois apresenta menor custo.

PortFast

Em uma rede convencional, toda nova porta precisa participar do processo de convergência do STP.

Isso pode atrasar a conexão de computadores e telefones IP.

O recurso PortFast elimina esse atraso em portas onde não existe risco de loops.

Onde utilizar?

Somente em portas conectadas a:

• computadores;
• notebooks;
• impressoras;
• telefones IP;
• câmeras;
• Access Points (quando recomendados pelo fabricante);
• dispositivos finais em geral.

Onde NÃO utilizar?

Nunca habilite PortFast em portas que conectam:

• switches;
• firewalls em bridge;
• hubs;
• equipamentos de camada 2 desconhecidos.

Nesses casos, um loop pode ser introduzido imediatamente.

BPDU Guard

O BPDU Guard complementa o PortFast.

Seu funcionamento é simples:

Se uma porta configurada para dispositivos finais receber uma BPDU, algo está errado.

Provavelmente alguém conectou um switch onde deveria existir apenas um computador.

Funcionamento

A porta entra automaticamente em estado de erro (err-disable), impedindo que um possível loop afete a rede.

✔ Recomendação da Xtech

Habilite BPDU Guard em todas as portas de acesso configuradas com PortFast. Essa combinação reduz significativamente o risco de loops causados por conexões indevidas de switches não autorizados.

Root Guard

O Root Guard impede que um switch inesperado seja eleito como Root Bridge.

Imagine que um usuário conecte um switch de baixo custo com prioridade configurada incorretamente.

Sem proteção, ele poderia assumir o papel de Root Bridge e alterar toda a topologia da rede.

Com o Root Guard:

• a porta permanece monitorando as BPDUs;
• se detectar uma tentativa de eleição indevida, bloqueia o enlace;
• a Root Bridge planejada permanece inalterada.

Loop Guard

Há situações em que uma porta deixa de receber BPDUs por falha física ou defeito no enlace.

Sem proteção adicional, o switch pode assumir incorretamente que aquele caminho está livre e colocá-lo em estado de encaminhamento.

O Loop Guard evita esse comportamento.

Enquanto a situação não é normalizada, a porta permanece em estado de proteção, impedindo a formação de loops.

Bridge Assurance

Em ambientes críticos, alguns fabricantes oferecem o recurso Bridge Assurance.

Seu objetivo é validar continuamente a troca de BPDUs entre switches.

Caso um enlace deixe de trocar essas mensagens de controle, ele é automaticamente retirado de operação.

Esse mecanismo aumenta a disponibilidade e reduz o risco de falhas silenciosas.

UDLD (UniDirectional Link Detection)

Nem toda falha de fibra óptica interrompe completamente o enlace.

Em alguns casos, a transmissão continua funcionando em apenas um sentido.

Essa condição é conhecida como falha unidirecional.

O protocolo UDLD detecta esse tipo de problema.

Exemplo:

Sem o UDLD, o STP pode interpretar incorretamente a topologia e criar situações de instabilidade.

Comparativo dos mecanismos de proteção

Engenharia em Campo

Durante a expansão de um campus educacional, um colaborador conectou um pequeno switch doméstico para adicionar portas em uma sala de aula. O equipamento foi ligado entre duas tomadas de rede diferentes, criando um loop físico.

Felizmente, todas as portas de acesso estavam configuradas com PortFast e BPDU Guard. Assim que o switch doméstico começou a enviar BPDUs, as interfaces foram automaticamente desabilitadas, isolando o problema antes que ele afetasse o restante da infraestrutura.

Lição aprendida

Os mecanismos de proteção do STP não são opcionais em redes corporativas. Recursos como PortFast, BPDU Guard, Root Guard e Loop Guard devem fazer parte do padrão de configuração de qualquer ambiente profissional, reduzindo riscos operacionais e aumentando a disponibilidade da rede

Boas práticas Xtech para STP

Antes de colocar uma rede em produção, valide os seguintes pontos:

• Definir manualmente a Root Bridge e uma Root secundária.
• Utilizar RSTP ou MSTP em vez do STP clássico.
• Habilitar PortFast apenas em portas de acesso.
• Ativar BPDU Guard em todas as portas PortFast.
• Utilizar Root Guard nas interfaces voltadas para a camada de acesso.
• Habilitar Loop Guard em enlaces redundantes.
• Utilizar UDLD em enlaces ópticos críticos.
• Documentar a topologia lógica e os caminhos redundantes.
• Validar a convergência durante testes de aceitação.

9. Link Aggregation (LACP, EtherChannel e Port Channel)

À medida que as redes crescem, também aumenta a necessidade de transportar grandes volumes de dados entre switches, servidores, storages, firewalls e controladoras Wi-Fi.

Em muitos casos, um único enlace de 1 Gb/s ou mesmo de 10 Gb/s deixa de ser suficiente.

Uma solução seria substituir todos os equipamentos por interfaces de maior velocidade.

Entretanto, isso normalmente implica custos elevados.

Uma alternativa muito mais eficiente consiste em combinar diversos enlaces físicos em um único enlace lógico.

Essa tecnologia é chamada de Link Aggregation.

O que é Link Aggregation?

Link Aggregation é a técnica que permite unir duas ou mais interfaces físicas para formar uma única conexão lógica.

Para os equipamentos conectados, esse conjunto é visto como uma única interface.

Na prática, os benefícios são:

• maior largura de banda;
• redundância;
• alta disponibilidade;
• melhor utilização dos enlaces;
• simplificação da administração.

Exemplo

Sem agregação.

Para a rede:

Esses quatro links funcionam como um único enlace lógico de maior capacidade.

Vantagens

Os principais benefícios são:

✔ aumento da capacidade;

✔ redundância automática;

✔ maior disponibilidade;

✔ balanceamento de carga;

✔ manutenção sem interrupção;

✔ menor risco de gargalos.

O problema sem Link Aggregation

Imagine dois switches ligados por dois cabos.

Sem LACP.

O STP bloqueará um dos enlaces.

Resultado.

Metade da largura de banda ficará inutilizada.

Com Link Aggregation.

Agora:

Todos os enlaces permanecem ativos.

Sem criar loops.

Como isso é possível?

Para o STP, o conjunto de interfaces passa a ser visto como um único enlace lógico.

Em vez de analisar quatro cabos separadamente, ele enxerga apenas um Port Channel.

Isso elimina o risco de loops e permite utilizar simultaneamente toda a capacidade disponível.

Terminologia dos fabricantes

Cada fabricante utiliza uma nomenclatura diferente.

Apesar dos nomes diferentes, o conceito é o mesmo.

Modos de Agregação

Existem duas formas principais de criar um grupo de enlaces.

Agregação Estática

Também chamada de:

Static LAG.

Nesse modo:

Os administradores configuram manualmente ambos os lados.

Não existe negociação automática.

Vantagens

Configuração simples.

Desvantagens

Maior risco de erro.

Sem detecção automática.

Pouca flexibilidade.

LACP

O padrão mais utilizado atualmente é o:

IEEE 802.3ad, posteriormente incorporado ao IEEE 802.1AX.

Seu nome é:

Link Aggregation Control Protocol (LACP).

Funcionamento

Os equipamentos trocam mensagens chamadas:

LACPDU.

Essas mensagens verificam:

• compatibilidade;
• velocidade;
• duplex;
• estado das portas;
• sincronização.

Somente interfaces compatíveis entram no grupo.

Vantagens

• Negociação automática.
• Detecção de falhas.
• Melhor disponibilidade.
• Fácil administração.
• Padronização entre fabricantes.

✔ Recomendação da Xtech

Sempre que possível, utilize LACP em vez de agregações estáticas. Além de facilitar a operação, ele detecta inconsistências de configuração e reduz significativamente o risco de indisponibilidade.

Estados do LACP

Cada interface pode operar em diferentes modos.

Exemplo

Resultado.

O Port Channel é estabelecido.

Se ambos estiverem em Passive.

Nada acontece.

Balanceamento de carga

Uma dúvida muito comum.

“Se tenho quatro links de 10 Gb, terei 40 Gb para uma única transferência?”

Na maioria dos casos.

Não.

O balanceamento ocorre por fluxo.

Exemplo

Cada fluxo permanece em um único enlace.

Isso evita problemas de ordem dos pacotes.

Algoritmos de Hash

Para decidir qual enlace será utilizado, os switches aplicam algoritmos de hash.

Os critérios mais comuns são:

• MAC de origem;
• MAC de destino;
• IP de origem;
• IP de destino;
• TCP/UDP Portas;
• combinação desses campos.

Exemplo

Assim, vários fluxos utilizam diferentes enlaces simultaneamente, aumentando a capacidade total do conjunto.

Dimensionamento

Imagine:

4 enlaces.

10 Gb cada.

Capacidade total.

40 Gb.

Mas:

Uma única sessão TCP.

↓

Continuará limitada à capacidade de um único enlace (10 Gb), salvo em implementações específicas como algumas tecnologias de multipath em camadas superiores.

Por outro lado, centenas de conexões simultâneas podem distribuir-se entre os enlaces, aproveitando praticamente toda a capacidade agregada.

Requisitos para formar um LAG

As interfaces normalmente precisam possuir características compatíveis.

Diferenças nesses parâmetros podem impedir a formação do grupo ou gerar comportamento inesperado.

Onde utilizar Link Aggregation?

Os cenários mais comuns incluem:

• Core ↔ Distribuição;
• Distribuição ↔ Acesso;
• Switch ↔ Firewall;
• Switch ↔ Servidor;
• Switch ↔ Storage;
• Switch ↔ Hypervisor;
• Switch ↔ Controladora Wi-Fi;
• Switch ↔ NAS.

Engenharia em Campo

Durante a modernização da infraestrutura de uma indústria, a equipe da Xtech identificou que dois switches de distribuição estavam conectados por apenas um enlace de 10 Gb/s. Em horários de pico, com tráfego proveniente de câmeras IP, Wi-Fi corporativo, sistemas ERP e backups, a utilização ultrapassava 90%, causando aumento de latência e filas nos buffers.

Após análise do padrão de tráfego, foi implementado um Port Channel com quatro enlaces de 10 Gb/s utilizando LACP. Além do aumento da capacidade agregada, a solução eliminou o ponto único de falha entre os switches. Testes posteriores demonstraram distribuição equilibrada dos fluxos e manutenção da conectividade mesmo durante a simulação da perda de um dos enlaces físicos.

Lição aprendida

Link Aggregation aumenta a capacidade total da infraestrutura e melhora a disponibilidade, mas não multiplica automaticamente a velocidade de uma única conexão. O ganho ocorre principalmente quando há múltiplos fluxos simultâneos distribuídos entre os enlaces.

Boas práticas Xtech para Link Aggregation

Antes de implantar um Port Channel, valide os seguintes pontos:

• Preferir LACP em vez de agregação estática.
• Garantir que todas as interfaces tenham a mesma velocidade e duplex.
• Verificar MTU e configurações de VLAN.
• Utilizar enlaces físicos de mesma tecnologia (fibra com fibra, cobre com cobre).
• Monitorar a distribuição dos fluxos para identificar desequilíbrios.
• Documentar a composição de cada Port Channel.
• Planejar capacidade considerando o crescimento futuro do tráfego.

10. Power over Ethernet (PoE)

Tradicionalmente, todo equipamento de rede precisava de duas conexões:

• cabo de dados;
• alimentação elétrica.

Isso significava instalar tomadas próximas aos dispositivos ou utilizar fontes individuais.

Em ambientes com dezenas ou centenas de Access Points, câmeras IP e telefones, essa abordagem aumenta custos, dificulta a instalação e torna a manutenção mais complexa.

O Power over Ethernet (PoE) resolve esse problema ao permitir que dados e energia trafeguem pelo mesmo cabo Ethernet.

O que é PoE?

Power over Ethernet é um conjunto de padrões IEEE que permite transmitir energia elétrica através do cabo de rede.

Assim, um único cabo pode fornecer:

• comunicação Ethernet;
• alimentação elétrica.

Sem necessidade de uma fonte externa para cada dispositivo compatível.

Como funciona?

Imagine um Access Point instalado no teto.

Sem PoE.

A alimentação e os dados percorrem o mesmo cabo.

Benefícios do PoE

Entre as principais vantagens estão:

• redução do custo de instalação;
• eliminação de fontes externas;
• maior flexibilidade de posicionamento;
• centralização da alimentação;
• facilidade de manutenção;
• integração com UPS e geradores;
• maior disponibilidade.

Em caso de falta de energia, basta manter o switch alimentado por um nobreak para que todos os dispositivos PoE continuem funcionando.

Equipamentos compatíveis

O PoE é amplamente utilizado para alimentar:

• Access Points;
• Telefones IP;
• Câmeras IP;
• Sensores IoT;
• Controladores de acesso;
• Leitores biométricos;
• Displays digitais;
• Terminais industriais;
• Iluminação inteligente;
• Equipamentos de automação predial.

Componentes do PoE

Existem dois elementos principais.

PSE (Power Sourcing Equipment)

É o equipamento responsável por fornecer energia.

Exemplos:

• Switch PoE;
• Midspan PoE;
• Injetor PoE.

PD (Powered Device)

É o equipamento alimentado.

Exemplos:

• Access Point;
• Telefone IP;
• Câmera;
• Sensor;
• Controlador de acesso.

Como a energia é entregue?

Antes de fornecer energia, o switch realiza um processo de detecção.

O fluxo simplificado é:

Se o dispositivo não for compatível com PoE, a porta permanece transmitindo apenas dados.

Essa negociação reduz o risco de energizar equipamentos incompatíveis.

Padrões IEEE

O PoE evoluiu ao longo dos anos para suportar dispositivos com maior consumo.

*A diferença ocorre devido às perdas naturais no cabo Ethernet.

Comparativo dos padrões

Classes de potência

Além dos padrões, o IEEE define classes para facilitar a negociação entre PSE e PD.

A disponibilidade de classes varia conforme o padrão IEEE suportado pelo equipamento.

PoE Budget

Este é um dos conceitos mais importantes para qualquer projeto.

Todo switch PoE possui um limite de potência total disponível, conhecido como PoE Budget.

Isso significa que, mesmo que todas as portas suportem PoE, não é garantido que todas consigam fornecer a potência máxima simultaneamente.

Exemplo

Switch:

48 portas PoE+

PoE Budget:

740 W

Isso não significa:

48 × 30 W = 1.440 W disponíveis.

Na realidade:

O switch consegue distribuir, no máximo:

740 W.

Cálculo do consumo

Imagine a seguinte instalação.

Consumo total:

440 W + 70 W + 112 W = 622 W

Margem de crescimento

Não é recomendável utilizar 100% do orçamento PoE.

✔ Recomendação da Xtech

Planeje o consumo para utilizar no máximo 70% a 80% do PoE Budget em operação normal. Essa margem facilita futuras expansões, absorve variações de consumo e reduz o risco de desligamentos automáticos quando novos dispositivos forem adicionados.

Dimensionamento para Wi-Fi

Os Access Points modernos apresentam consumos bastante diferentes.

Esses valores variam conforme o fabricante, quantidade de rádios ativos, portas multigigabit, USB, Bluetooth e recursos habilitados.

Dimensionamento para CFTV

Nem todas as câmeras possuem o mesmo consumo.

Sempre consulte a documentação do fabricante para dimensionar corretamente a infraestrutura.

Midspan PoE

Quando um switch não possui portas PoE, é possível utilizar um equipamento intermediário chamado Midspan ou Injetor PoE.

Embora útil em ampliações pontuais, essa solução aumenta a quantidade de equipamentos, pontos de falha e necessidade de gerenciamento.

PoE e Alta Disponibilidade

Uma vantagem importante do PoE é a centralização da alimentação.

Quando switches PoE são conectados a:

• UPS;
• geradores;
• sistemas redundantes de energia;

todos os dispositivos alimentados continuam operando mesmo durante interrupções da rede elétrica.

Isso é especialmente relevante para:

• telefonia IP;
• Wi-Fi corporativo;
• controle de acesso;
• CFTV.

Engenharia em Campo

Em uma implantação de Wi-Fi corporativo realizada pela Xtech, o cliente adquiriu switches PoE+ de 48 portas para alimentar 40 Access Points Wi-Fi 6 e 16 câmeras PTZ. Embora a quantidade de portas fosse suficiente, o orçamento PoE disponível era de apenas 370 W.

Durante a ativação, alguns equipamentos permaneceram desligados porque o switch atingiu o limite de potência e passou a priorizar determinadas portas conforme sua configuração.

A solução envolveu redistribuir a carga entre switches com maior capacidade de alimentação e substituir parte dos equipamentos por modelos com PoE Budget de 740 W, garantindo margem para futuras expansões.

Lição aprendida

Em projetos PoE, o número de portas nunca deve ser analisado isoladamente. O orçamento total de potência é um dos fatores mais críticos para garantir a operação contínua da infraestrutura.

Checklist Xtech para projetos PoE

Antes de especificar um switch, confirme:

Compatibilidade

• O padrão IEEE suportado atende aos dispositivos previstos.
• As portas oferecem potência suficiente por interface.

Dimensionamento

• O PoE Budget cobre o consumo total.
• Existe margem de crescimento de 20% a 30%.
• Equipamentos de maior consumo foram identificados.

Disponibilidade

• Switches PoE estão protegidos por UPS.
• Dispositivos críticos possuem redundância quando necessário.

Documentação

• Consumo estimado por dispositivo registrado.
• Potência disponível por switch documentada.
• Plano de expansão previsto.

11. Quality of Service (QoS)

As redes corporativas transportam diferentes tipos de tráfego ao mesmo tempo.

Enquanto um colaborador participa de uma reunião no Microsoft Teams, outro realiza um backup para a nuvem, um terceiro acessa o ERP da empresa e centenas de dispositivos IoT enviam telemetria.

Todos esses pacotes competem pelos mesmos enlaces.

Sem um mecanismo de priorização, aplicações sensíveis à latência podem sofrer degradação significativa durante períodos de congestionamento.

É justamente para resolver esse problema que existe o Quality of Service (QoS).

O que é QoS?

QoS é um conjunto de mecanismos que permite controlar como a rede trata diferentes tipos de tráfego.

Seu objetivo não é aumentar a capacidade dos enlaces, mas garantir que aplicações críticas recebam prioridade quando houver contenção de recursos.

Em outras palavras:

Quando todos querem utilizar a rede ao mesmo tempo, o QoS decide quem será atendido primeiro.

Um exemplo prático

Imagine uma rodovia com quatro faixas.

Enquanto o tráfego está leve, todos os veículos circulam normalmente.

Agora imagine um congestionamento.

Sem regras.

Ambulância

Carro

Ônibus

Caminhão

Todos disputando espaço

A ambulância ficará presa no trânsito.

Com prioridade.

Faixa Prioritária

↓

Ambulância

↓

Ônibus

↓

Demais veículos

O QoS faz exatamente isso com os pacotes da rede.

Quando o QoS realmente atua?

Enquanto existe largura de banda disponível, praticamente todos os pacotes são encaminhados imediatamente.

O QoS passa a fazer diferença quando ocorre:

• congestionamento;
• saturação dos enlaces;
• excesso de filas;
• competição entre aplicações.

Nesse momento, a política definida passa a controlar a ordem de transmissão dos pacotes.

Aplicações sensíveis

Nem todas as aplicações possuem os mesmos requisitos.

Uma perda de alguns segundos durante um backup normalmente não causa impacto.

Já uma interrupção de meio segundo em uma chamada de voz pode comprometer completamente a comunicação.

Os quatro pilares do QoS

1. Classificação (Classification)

O primeiro passo consiste em identificar o tipo de tráfego.

Essa identificação pode considerar diversos critérios.

Exemplos:

• endereço IP;
• VLAN;
• porta TCP ou UDP;
• protocolo;
• aplicação;
• usuário;
• SSID;
• DSCP existente.

Quanto melhor a classificação, mais eficiente será a política de QoS.

2. Marcação (Marking)

Após identificar o tráfego, a rede adiciona uma marca indicando sua prioridade.

Essa marca acompanha o pacote ao longo do caminho, permitindo que outros equipamentos a interpretem.

Os padrões mais utilizados são:

• DSCP (Differentiated Services Code Point), no cabeçalho IP;
• CoS (Class of Service), em quadros Ethernet com IEEE 802.1Q.

DSCP

O DSCP utiliza 6 bits do cabeçalho IP para indicar o tratamento desejado.

Alguns valores amplamente utilizados são:

✔ Recomendação da Xtech

Sempre que possível, preserve as marcações DSCP de ponta a ponta. Remarcar todo o tráfego indiscriminadamente pode eliminar os benefícios do QoS e dificultar o diagnóstico de problemas.

CoS (Class of Service)

O CoS é utilizado em redes Ethernet com VLANs.

Ele utiliza três bits presentes na marcação IEEE 802.1Q.

Isso permite definir oito níveis de prioridade.

Embora útil em redes locais, o CoS normalmente não atravessa roteadores, ao contrário do DSCP.

3. Filas (Queues)

Após classificados e marcados, os pacotes são colocados em filas.

Imagine um switch com quatro filas.

Quando o enlace estiver congestionado, o switch decidirá qual fila será atendida primeiro.

Algoritmos de escalonamento

Existem diferentes formas de atender as filas.

Os algoritmos mais comuns são:

Strict Priority (SP)

A fila de maior prioridade sempre é atendida primeiro.

É indicada para:

• VoIP;
• protocolos de controle.

Exige cuidado para evitar que tráfego prioritário monopolize o enlace.

Weighted Round Robin (WRR)

Cada fila recebe uma parcela proporcional do tempo de transmissão.

Exemplo:

Esse modelo oferece equilíbrio entre prioridade e justiça na distribuição da banda.

Weighted Fair Queuing (WFQ)

O WFQ distribui a capacidade considerando o peso e a quantidade de fluxos ativos.

É bastante eficiente para ambientes com múltiplas aplicações simultâneas.

Congestionamento

Quando a velocidade de chegada dos pacotes supera a capacidade do enlace, formam-se filas.

Se as filas atingirem seu limite, novos pacotes passam a ser descartados.

Sem QoS:

Todos os pacotes têm a mesma probabilidade de serem descartados.

Com QoS:

O descarte tende a ocorrer primeiro nas classes de menor prioridade, preservando aplicações críticas.

QoS para VoIP

Telefonia IP possui requisitos bastante rígidos.

Uma política de QoS deve garantir que esse tráfego tenha prioridade elevada em toda a rede.

QoS para Microsoft Teams

Aplicações de colaboração, como Microsoft Teams, combinam voz, vídeo e compartilhamento de conteúdo.

Uma prática comum é tratar esses fluxos em classes distintas:

As marcações DSCP recomendadas devem seguir as orientações do fabricante da aplicação e ser preservadas ao longo da infraestrutura.

QoS em redes Wi-Fi

O QoS também é essencial em redes sem fio.

O padrão IEEE 802.11e introduziu o Wi-Fi Multimedia (WMM), que organiza o tráfego em quatro categorias principais.

Os Access Points modernos normalmente fazem o mapeamento entre DSCP e WMM, permitindo manter a prioridade do tráfego também no meio sem fio.

Engenharia em Campo

Em uma implantação de Wi-Fi corporativo para um centro administrativo, a equipe da Xtech identificou reclamações frequentes de falhas em chamadas do Microsoft Teams durante o horário comercial. A análise mostrou que backups automáticos eram iniciados no mesmo período, ocupando grande parte da capacidade do enlace WAN.

Foi implementada uma política de QoS priorizando voz e vídeo, mantendo backups e sincronizações em classes de menor prioridade. Após a alteração, as videoconferências permaneceram estáveis mesmo durante as janelas de maior utilização da rede.

Lição aprendida

QoS não aumenta a largura de banda disponível. Seu papel é garantir que aplicações críticas mantenham desempenho aceitável quando a infraestrutura estiver sob carga.

Checklist Xtech para projetos de QoS

Antes de colocar uma política em produção, valide:

12. Segurança em Switching

Durante muitos anos, a segurança das redes corporativas concentrou-se no perímetro, onde firewalls protegiam a comunicação entre a rede interna e a Internet.

Com a evolução das ameaças, esse modelo tornou-se insuficiente.

Hoje, grande parte dos ataques ocorre dentro da própria rede corporativa, seja por dispositivos comprometidos, credenciais roubadas, equipamentos não autorizados ou movimentação lateral (Lateral Movement).

Nesse cenário, os switches desempenham um papel fundamental, aplicando controles diretamente na camada de acesso e impedindo que dispositivos não autorizados obtenham conectividade.

O conceito de Segurança na Camada de Acesso

A primeira pergunta que um switch moderno deve responder não é:

“Qual VLAN devo utilizar?”

Mas sim:

“Este dispositivo pode realmente utilizar esta rede?”

Essa mudança representa um dos pilares do modelo Zero Trust.

Nenhum dispositivo deve ser considerado confiável apenas porque está fisicamente conectado à infraestrutura.

Principais ameaças

Uma rede corporativa está sujeita a diversos tipos de ataques na Camada 2.

Entre os mais comuns:

• dispositivos não autorizados;
• switches clandestinos;
• MAC Flooding;
• DHCP Rogue;
• ARP Spoofing;
• VLAN Hopping;
• Broadcast Storm;
• ataques internos;
• movimentação lateral.

Cada uma dessas ameaças possui mecanismos específicos de mitigação.

Port Security

O Port Security é um dos recursos mais simples e eficientes disponíveis nos switches gerenciáveis.

Seu objetivo é limitar quais dispositivos podem utilizar determinada interface.

Como funciona?

Dependendo da política configurada, ele pode:

• gerar um alerta;
• bloquear a porta;
• descartar o tráfego do novo dispositivo.

Modos de violação

Os fabricantes normalmente oferecem três comportamentos.

Sticky MAC

Uma funcionalidade bastante utilizada é o Sticky MAC.

Nesse modo:

O primeiro dispositivo conectado é aprendido automaticamente.

Esse endereço passa a ser considerado autorizado.

Isso reduz o trabalho operacional em ambientes com muitos usuários.

✔ Recomendação da Xtech

Utilize Sticky MAC em ambientes administrativos, mas mantenha procedimentos claros para substituição de equipamentos. Em áreas de alta rotatividade, avalie o impacto operacional antes de limitar rigidamente o número de endereços MAC por porta.

IEEE 802.1X

Enquanto o Port Security valida o dispositivo, o IEEE 802.1X valida a identidade do usuário ou do equipamento.

É considerado o principal mecanismo de autenticação para acesso à rede corporativa.

Como funciona?

Participam três elementos.

O processo ocorre da seguinte forma:

1. O dispositivo conecta-se à porta.
2. A porta permanece bloqueada.
3. O switch solicita autenticação.
4. O servidor RADIUS valida as credenciais.
5. Apenas após a aprovação o acesso é liberado.

Benefícios

• autenticação centralizada;
• controle por usuário;
• controle por equipamento;
• aplicação dinâmica de VLANs;
• integração com Active Directory e outros serviços de identidade.

Network Access Control (NAC)

O NAC amplia o conceito do 802.1X.

Além de autenticar o dispositivo, ele verifica seu estado de conformidade.

Exemplos:

• antivírus atualizado;
• sistema operacional suportado;
• criptografia habilitada;
• firewall local ativo;
• agente corporativo instalado.

Dispositivos que não atendem às políticas podem ser colocados em uma VLAN de quarentena ou ter o acesso restrito.

DHCP Snooping

O protocolo DHCP é essencial para a distribuição automática de endereços IP.

Entretanto, um usuário mal-intencionado pode conectar um servidor DHCP não autorizado.

Esse equipamento passa a distribuir:

• gateways incorretos;
• DNS falsos;
• endereços inválidos.

Esse tipo de ataque é conhecido como:

Rogue DHCP.

Funcionamento do DHCP Snooping

O switch passa a diferenciar:

Somente portas confiáveis podem enviar respostas DHCP.

Qualquer tentativa de outro equipamento é bloqueada.

Dynamic ARP Inspection (DAI)

Outro ataque comum é o ARP Spoofing.

O invasor responde falsamente às solicitações ARP, fazendo com que os computadores enviem tráfego para ele.

Isso permite:

• espionagem;
• ataques Man-in-the-Middle;
• roubo de credenciais.

Como o DAI funciona?

O switch consulta a base criada pelo DHCP Snooping.

Se o endereço MAC não corresponder ao IP registrado:

O pacote ARP é descartado.

Fluxo simplificado

IP Source Guard

O IP Source Guard complementa o DHCP Snooping.

Ele impede que um dispositivo utilize um endereço IP diferente daquele que lhe foi atribuído.

Exemplo.

Notebook recebeu:

192.168.10.50

Tentativa de utilizar:

192.168.10.200

↓

Tráfego bloqueado.

Storm Control

Já estudamos as Broadcast Storms no capítulo de STP.

Mesmo assim, falhas podem ocorrer.

O Storm Control limita a quantidade de:

• Broadcast;
• Multicast;
• Unknown Unicast.

Caso o limite seja excedido:

O switch reduz ou bloqueia o tráfego excedente, protegendo os demais equipamentos.

Proteção contra MAC Flooding

Os switches armazenam endereços MAC em suas CAM Tables.

Um invasor pode tentar preenchê-las enviando milhares de MACs falsos.

Quando a tabela fica cheia:

O switch passa a operar como um hub, inundando quadros desconhecidos para várias portas.

Esse ataque é conhecido como:

MAC Flooding.

Mitigação

As principais medidas são:

• Port Security;
• limites de MAC por porta;
• monitoramento da CAM Table;
• alertas de eventos.

Proteção contra VLAN Hopping

Como vimos no capítulo de VLANs, uma configuração inadequada da Native VLAN pode permitir que um atacante alcance outras redes lógicas.

As principais recomendações são:

• nunca utilizar a VLAN 1 como Native VLAN;
• utilizar uma Native VLAN dedicada e sem usuários;
• desabilitar trunks desnecessários;
• restringir VLANs permitidas em cada trunk.

ACLs na camada de acesso

Muitos switches Layer 3 permitem aplicar Access Control Lists (ACLs) diretamente nas interfaces ou SVIs.

Exemplos:

• impedir que dispositivos IoT acessem servidores administrativos;
• permitir que câmeras IP comuniquem apenas com o VMS;
• restringir impressoras ao servidor de impressão;
• isolar redes de visitantes.

Essa abordagem reduz significativamente a movimentação lateral em caso de comprometimento de um dispositivo.

Segmentação baseada em função

Uma arquitetura moderna deve separar dispositivos conforme sua função.

Exemplo:

Essa segmentação reduz a superfície de ataque e facilita a aplicação do princípio do menor privilégio.

Hardening de switches

Além dos recursos de controle de acesso, é importante fortalecer a configuração dos equipamentos.

Checklist recomendado:

• Alterar credenciais padrão.
• Utilizar autenticação centralizada quando possível.
• Desabilitar serviços não utilizados (Telnet, HTTP sem TLS, protocolos legados).
• Utilizar SSH para administração remota.
• Restringir acesso administrativo por ACL.
• Sincronizar horário via NTP.
• Registrar eventos em servidor Syslog.
• Atualizar firmware regularmente.
• Realizar backups periódicos da configuração.
• Monitorar logs de autenticação e eventos de segurança.

Engenharia em Campo

Durante uma avaliação de segurança realizada pela Xtech em uma rede corporativa, foi identificado que qualquer colaborador podia conectar um switch doméstico em uma tomada de rede e expandir livremente o acesso para diversos dispositivos. Além disso, não havia autenticação 802.1X nem limitação de endereços MAC por porta.

Como parte do projeto, foram implementados Port Security, 802.1X integrado ao servidor RADIUS, DHCP Snooping, Dynamic ARP Inspection e uma VLAN de quarentena para dispositivos não conformes. Após a implantação, tentativas de conexão de equipamentos não autorizados passaram a ser bloqueadas automaticamente, reduzindo significativamente o risco de movimentação lateral e de ataques internos.

Lição aprendida

A segurança da rede começa na primeira porta do switch. Firewalls continuam sendo essenciais, mas uma estratégia moderna depende de controles distribuídos em toda a infraestrutura, especialmente na camada de acesso.

13. Dimensionamento de Switches Corporativos

O dimensionamento de switches é um processo de engenharia que envolve muito mais do que contar dispositivos conectados.

A infraestrutura deve ser projetada para suportar o cenário atual e o crescimento esperado ao longo dos próximos anos, mantendo desempenho, disponibilidade e facilidade de manutenção.

Um projeto subdimensionado gera saturação precoce, enquanto um superdimensionamento sem critérios aumenta os custos sem agregar benefícios proporcionais.

O objetivo é encontrar o equilíbrio entre capacidade, escalabilidade e investimento.

A Metodologia XNA para Dimensionamento

A Xtech adota uma metodologia estruturada para especificação de switches em projetos corporativos.

Cada etapa reduz riscos de erro e facilita futuras expansões.

Etapa 1 – Levantamento dos requisitos

Antes da escolha de qualquer equipamento, é necessário compreender o ambiente.

Algumas perguntas fundamentais incluem:

• Qual é a atividade da empresa?
• Quantos usuários existem atualmente?
• Qual é a previsão de crescimento?
• Existem filiais?
• Haverá telefonia IP?
• A infraestrutura utilizará Wi-Fi 6, Wi-Fi 6E ou Wi-Fi 7?
• Existe necessidade de alta disponibilidade?
• Há requisitos de conformidade (LGPD, ISO 27001, PCI DSS, IEC 62443)?
• O ambiente opera 24×7?

As respostas influenciam diretamente a arquitetura.

Etapa 2 – Inventário dos dispositivos

O próximo passo consiste em identificar todos os equipamentos que utilizarão portas Ethernet.

Exemplo:

Esse inventário deve ser validado junto às equipes de TI, Facilities e Segurança Patrimonial.

Etapa 3 – Classificação dos pontos

Nem todas as portas possuem os mesmos requisitos.

Uma classificação adequada facilita a escolha dos switches.

Etapa 4 – Cálculo de portas

Após o inventário, calcula-se a quantidade de portas necessária.

Exemplo:

Total: 502 portas.

Reserva técnica

Nunca se deve adquirir exatamente o número de portas calculado.

A recomendação é manter capacidade para crescimento.

✔ Recomendação da Xtech

Adote uma reserva técnica entre 20% e 30% para novas contratações, reformas, expansão de escritórios e instalação de novos dispositivos IoT.

Exemplo

502 portas

25% de reserva

=

628 portas

Esse ambiente poderá ser atendido por:

• 14 switches de 48 portas (672 portas disponíveis), ou
• uma combinação de switches de 48 e 24 portas conforme a distribuição física.

Switches de 24 ou 48 portas?

Essa decisão depende do layout da infraestrutura.

Switches de 24 portas

Vantagens

• Maior flexibilidade.
• Menor consumo elétrico.
• Melhor aproveitamento em racks pequenos.
• Ideal para filiais.

Desvantagens

• Maior quantidade de equipamentos.
• Mais uplinks.
• Maior consumo de portas no core.

Switches de 48 portas

Vantagens

• Melhor custo por porta.
• Menor quantidade de equipamentos.
• Menor ocupação de espaço em grandes ambientes.
• Redução da quantidade de uplinks.

Desvantagens

• Maior concentração de usuários em um único equipamento.
• Expansões podem exigir a instalação de outro switch completo.

Comparativo

Escolha dos uplinks

Os uplinks interligam switches de acesso à distribuição ou ao core.

Sua capacidade deve acompanhar o volume agregado de tráfego.

A definição depende do perfil de tráfego, do número de usuários e das aplicações críticas.

Oversubscription

Nem todo ambiente exige que a soma da velocidade das portas de acesso seja igual à capacidade dos uplinks.

Esse conceito é chamado de oversubscription.

Exemplo

Um switch possui:

• 48 portas de 1 Gb/s (48 Gb/s teóricos);
• dois uplinks de 10 Gb/s (20 Gb/s agregados).

A relação de oversubscription é:

48 ÷ 20 ≈ 2,4:1

Isso significa que nem todos os usuários conseguirão transmitir na velocidade máxima simultaneamente, o que é aceitável em muitos ambientes administrativos.

Relações recomendadas

Ambientes com aplicações críticas devem trabalhar com relações mais baixas para reduzir riscos de congestionamento.

Switching Capacity

Outro erro frequente é analisar apenas a velocidade das portas.

Também é necessário avaliar a Switching Capacity.

Ela representa a capacidade máxima de comutação interna do equipamento.

Exemplo:

48 portas de 1 Gb/s

4 portas de 10 Gb/s

Capacidade mínima recomendada:

≈ 136 Gb/s em full duplex.

Equipamentos com capacidade inferior podem apresentar gargalos internos.

Forwarding Rate

A Forwarding Rate indica quantos pacotes por segundo (pps) o switch consegue processar.

Ela é especialmente importante em ambientes com:

• VoIP;
• IoT;
• tráfego de pequenos pacotes;
• aplicações industriais;
• data centers.

Dois switches com a mesma quantidade de portas podem apresentar desempenhos muito diferentes nesse aspecto.

Buffer de memória

Os buffers armazenam temporariamente pacotes quando há congestionamento.

Switches com buffers muito pequenos podem apresentar perdas de pacotes durante picos de utilização.

Isso é especialmente relevante para:

• armazenamento em rede;
• videoconferência;
• backup;
• replicação de bancos de dados.

Tamanho da CAM Table

A tabela CAM deve ser compatível com a quantidade de dispositivos presentes na rede.

Ambientes como universidades, hospitais e campi industriais frequentemente exigem dezenas de milhares de entradas.

Uma CAM Table insuficiente pode provocar aumento de tráfego desconhecido (Unknown Unicast Flooding) e degradação do desempenho.

Quando utilizar Stacking?

Benefícios

• administração centralizada;
• alta disponibilidade;
• expansão simplificada;
• atualização facilitada;
• menor complexidade operacional.

Quando utilizar?

O Stacking é recomendado para:

• grandes escritórios;
• hospitais;
• universidades;
• indústrias;
• centros logísticos.

Em pequenas filiais, pode não ser necessário.

Dimensionamento por tipo de ambiente

Engenharia em Campo

Durante o projeto de modernização da infraestrutura de um centro de distribuição, a equipe da Xtech identificou que a expansão prevista para os próximos três anos aumentaria significativamente a quantidade de Access Points Wi-Fi 6, coletores de dados, câmeras IP e estações de trabalho.

Em vez de instalar switches suficientes apenas para a demanda atual, foi adotada uma reserva técnica de aproximadamente 25%, além de uplinks de 25 Gb/s entre a camada de acesso e distribuição. Essa decisão permitiu incorporar novos dispositivos sem substituição prematura dos equipamentos e evitou interrupções durante a expansão operacional.

Lição aprendida

O dimensionamento deve considerar o ciclo de vida da infraestrutura, e não apenas a fotografia do ambiente no momento da implantação. Projetos que contemplam crescimento, redundância e capacidade de processamento apresentam menor custo total de propriedade ao longo dos anos.

Checklist Xtech para Dimensionamento de Switches

Antes de especificar um switch, confirme:

14. Switching para Wi-Fi 6, Wi-Fi 6E e Wi-Fi 7

Durante muitos anos, os projetos de redes cabeadas e redes sem fio eram tratados como disciplinas praticamente independentes. O projeto de switching tinha como principal objetivo fornecer conectividade aos computadores, servidores, impressoras e demais dispositivos conectados por cabo, enquanto o projeto Wi-Fi concentrava-se na cobertura de radiofrequência e na distribuição dos Access Points.

Essa abordagem era suficiente em uma época em que a maior parte dos usuários trabalhava em computadores desktop conectados diretamente à rede Ethernet e os dispositivos móveis representavam apenas uma pequena parcela do tráfego corporativo.

Esse cenário mudou completamente.

Atualmente, a rede sem fio tornou-se o principal meio de acesso à infraestrutura corporativa. Em muitas organizações, mais de 80% dos dispositivos conectados utilizam Wi-Fi como tecnologia de acesso, incluindo notebooks, smartphones, tablets, telefones IP sem fio, coletores de dados, equipamentos médicos, dispositivos IoT, sensores industriais e sistemas de automação predial.

Como consequência, o Access Point deixou de ser apenas um equipamento responsável pela cobertura sem fio e passou a representar um ponto crítico da infraestrutura corporativa. Da mesma forma, o switch deixou de ser apenas um equipamento de conectividade para assumir um papel fundamental no desempenho, disponibilidade e escalabilidade da rede wireless.

Hoje, um projeto Wi-Fi bem-sucedido depende diretamente da qualidade da infraestrutura de switching.

Um Access Point moderno pode atender dezenas ou até centenas de dispositivos simultaneamente, concentrando um volume significativo de tráfego em uma única porta Ethernet. Além disso, ele depende do switch para receber alimentação elétrica por meio de PoE, acessar VLANs específicas, aplicar políticas de Qualidade de Serviço (QoS), autenticar usuários, estabelecer redundância e encaminhar o tráfego para o restante da rede.

Isso significa que problemas aparentemente relacionados ao Wi-Fi podem, na realidade, ter origem na infraestrutura cabeada.

É relativamente comum encontrar organizações que investem em Access Points de última geração, realizam um excelente Site Survey e obtêm cobertura adequada, mas continuam enfrentando problemas de desempenho devido a switches subdimensionados, enlaces congestionados, orçamento insuficiente de PoE ou ausência de redundância.

Nesses casos, substituir os Access Points dificilmente resolverá o problema.

A infraestrutura de switching deve ser projetada para acompanhar a evolução da rede sem fio.

O Switch como parte da arquitetura wireless

Em projetos corporativos modernos, o switch de acesso desempenha diversas funções além do simples encaminhamento de quadros Ethernet.

Entre suas principais responsabilidades destacam-se:

• fornecer alimentação PoE aos Access Points;
• transportar o tráfego gerado pelos clientes wireless;
• implementar a segmentação lógica por VLANs;
• aplicar políticas de QoS para voz, vídeo e aplicações críticas;
• oferecer redundância para minimizar indisponibilidades;
• permitir gerenciamento centralizado da infraestrutura;
• suportar crescimento futuro da rede.

Portanto, o desempenho da rede Wi-Fi depende não apenas da qualidade dos Access Points, mas também da capacidade da infraestrutura de switching de suportar a carga gerada por esses equipamentos.

A relação entre o Site Survey e o projeto de switching

Outro aspecto frequentemente negligenciado é a integração entre o projeto de radiofrequência e o projeto da infraestrutura cabeada.

O Site Survey determina aspectos como:

• quantidade de Access Points;
• posicionamento físico;
• cobertura necessária;
• capacidade para atender aos usuários;
• áreas críticas;
• interferências.

Essas informações servem de base para o projeto de switching.

A quantidade de Access Points definida durante o Site Survey influencia diretamente:

• o número de switches necessários;
• a distribuição física dos equipamentos;
• a quantidade de portas PoE;
• a ocupação dos racks;
• a topologia da rede;
• a capacidade dos enlaces de agregação.

Em outras palavras, o projeto de switching deve ser desenvolvido após a definição da arquitetura wireless, garantindo que a infraestrutura cabeada seja capaz de suportar o ambiente planejado.

A metodologia XNA aplicada ao Wi-Fi

Na metodologia XNA (Xtech Network Architecture), o projeto de switching para ambientes wireless é desenvolvido em etapas sequenciais.

Essa metodologia reduz significativamente a ocorrência de retrabalho e evita decisões baseadas apenas na quantidade de portas disponíveis nos switches.

O que mudou com o Wi-Fi 6, Wi-Fi 6E e Wi-Fi 7?

As novas gerações do Wi-Fi não alteraram apenas a velocidade das conexões sem fio.

Elas aumentaram significativamente a eficiência dos Access Points, permitindo que mais dispositivos utilizem a rede simultaneamente, com menor latência e melhor aproveitamento do espectro de radiofrequência.

Do ponto de vista do switch, isso significa que um único Access Point pode transportar muito mais tráfego do que ocorria nas gerações anteriores.

Além disso, os novos modelos passaram a incorporar recursos como múltiplos rádios, inteligência artificial embarcada, análise de espectro, sensores Bluetooth e serviços de localização, aumentando também seus requisitos de alimentação elétrica.

O resultado é que o projeto de switching precisa considerar uma série de fatores que anteriormente tinham pouca relevância.

Entre eles:

• maior densidade de usuários;
• crescimento do tráfego agregado;
• maior disponibilidade da infraestrutura;
• expansão futura da rede;
• integração com sistemas de gerenciamento centralizado.

Este capítulo não tem como objetivo explicar detalhadamente as tecnologias do padrão IEEE 802.11. Esses conceitos pertencem ao projeto da rede wireless.

Nos próximos tópicos, o foco será compreender como essas mudanças influenciam diretamente a seleção, a arquitetura e o dimensionamento dos switches utilizados em ambientes corporativos.

✔ Recomendação da Xtech

Nunca trate o projeto de switching e o projeto Wi-Fi como atividades independentes.

O Site Survey define onde os Access Points devem ser instalados. O projeto de switching garante que esses equipamentos tenham alimentação adequada, conectividade confiável e capacidade suficiente para transportar todo o tráfego gerado pelos usuários.

Quando essas duas disciplinas são desenvolvidas em conjunto, o resultado é uma infraestrutura mais eficiente, escalável e preparada para acompanhar a evolução das redes corporativas.

Como o Wi-Fi Moderno Alterou os Requisitos da Infraestrutura de Switching

A evolução das redes Wi-Fi não trouxe mudanças apenas para a camada de radiofrequência. À medida que os padrões Wi-Fi 6, Wi-Fi 6E e Wi-Fi 7 aumentaram a eficiência da comunicação sem fio, a infraestrutura de switching passou a receber um volume muito maior de tráfego concentrado em cada Access Point.

Nos primeiros projetos corporativos, era comum considerar que um Access Point atendia poucos usuários simultaneamente e gerava um consumo relativamente baixo da rede cabeada. Consequentemente, bastava conectá-lo a uma porta Gigabit Ethernet e garantir alimentação PoE.

Esse cenário mudou.

Os Access Points atuais foram projetados para ambientes de alta densidade, como escritórios corporativos, hospitais, escolas, universidades, centros logísticos, indústrias e arenas de eventos. Nesses locais, um único equipamento pode atender dezenas ou até centenas de dispositivos simultaneamente, concentrando um grande volume de dados em uma única interface Ethernet.

Isso não significa que toda implantação exigirá portas Multigigabit ou switches de alto desempenho, mas evidencia que o projeto da infraestrutura cabeada passou a ser uma etapa crítica para garantir que o investimento realizado na rede wireless seja plenamente aproveitado.

O aumento da densidade de dispositivos

Outro fator que transformou os projetos de switching foi o crescimento da quantidade de dispositivos conectados por usuário.

Há alguns anos, cada colaborador normalmente utilizava apenas um computador conectado à rede. Atualmente, é comum que uma única pessoa utilize simultaneamente:

• notebook;
• smartphone;
• tablet;
• relógio inteligente;
• headset Bluetooth;
• equipamentos de videoconferência;
• dispositivos IoT.

Em ambientes educacionais, hospitais ou centros de distribuição, esse número pode ser ainda maior devido aos equipamentos específicos utilizados em cada operação.

O resultado é um aumento significativo da quantidade de conexões simultâneas suportadas por cada Access Point e, consequentemente, do volume de tráfego encaminhado pelo switch.

Aplicações cada vez mais exigentes

Além do aumento do número de dispositivos, as aplicações corporativas evoluíram significativamente.

Hoje, grande parte do tráfego de rede é composta por aplicações em nuvem, videoconferências em alta definição, compartilhamento de arquivos, sistemas ERP, plataformas colaborativas, inteligência artificial e serviços em tempo real.

Essas aplicações possuem requisitos mais rigorosos de desempenho, disponibilidade e baixa latência, tornando a infraestrutura de switching um componente essencial para garantir uma boa experiência aos usuários.

Embora os mecanismos responsáveis por otimizar a comunicação sem fio pertençam ao padrão IEEE 802.11, seus benefícios somente são percebidos quando a infraestrutura cabeada possui capacidade suficiente para transportar o tráfego gerado pelos Access Points.

O switch deixou de ser apenas um ponto de conexão

Nos projetos atuais, o switch de acesso desempenha um papel estratégico na infraestrutura wireless.

Além de fornecer conectividade aos Access Points, ele é responsável por integrar diferentes serviços da rede corporativa, como segmentação por VLANs, políticas de Qualidade de Serviço (QoS), autenticação, gerenciamento centralizado e alimentação elétrica via PoE.

Isso significa que uma decisão inadequada durante a escolha do switch pode comprometer o desempenho de toda a rede sem fio, mesmo quando os Access Points foram corretamente dimensionados e posicionados.

Por esse motivo, o projeto de switching deve ser realizado considerando não apenas a quantidade de portas disponível, mas também os requisitos operacionais e a evolução esperada da infraestrutura.

O que realmente muda para o projeto de switching?

Independentemente do fabricante da solução Wi-Fi, alguns requisitos passaram a ser fundamentais em projetos modernos.

Entre eles destacam-se:

Observe que nenhum desses requisitos depende exclusivamente da tecnologia Wi-Fi utilizada. Eles fazem parte das boas práticas de engenharia para qualquer projeto corporativo que tenha a rede sem fio como principal meio de acesso.

Planejamento integrado

Uma das principais mudanças trazidas pelas redes Wi-Fi modernas foi a necessidade de integrar o projeto wireless ao projeto da infraestrutura cabeada.

Enquanto o Site Survey define a quantidade e o posicionamento dos Access Points, o projeto de switching determina como esses equipamentos serão conectados, alimentados e distribuídos pela rede.

Essa integração reduz gargalos, facilita futuras expansões e melhora a disponibilidade do ambiente.

Por esse motivo, na metodologia XNA, o dimensionamento da infraestrutura de switching é realizado somente após a validação do projeto wireless, garantindo que ambas as camadas evoluam de forma integrada.

Engenharia em Campo

Durante a modernização da rede de uma instituição de ensino, os Access Points existentes foram substituídos por modelos Wi-Fi 6 para aumentar a capacidade de atendimento aos alunos.

Embora a cobertura de rádio estivesse correta, os usuários continuavam relatando lentidão durante os horários de maior utilização.

Após a análise da infraestrutura, verificou-se que os switches de acesso estavam próximos do limite de utilização, com orçamento de PoE praticamente esgotado e pouca margem para expansão.

A solução não exigiu alterações no projeto wireless. Foi necessário apenas redistribuir os Access Points entre os switches existentes, ampliar a capacidade de alimentação PoE e prever portas livres para futuras expansões.

O resultado foi uma rede mais equilibrada, capaz de suportar o crescimento previsto sem necessidade de substituir novamente os Access Points.

✔ Recomendação da Xtech

O sucesso de uma rede Wi-Fi moderna não depende apenas dos Access Points.

Ao projetar a infraestrutura de switching, considere sempre a evolução da quantidade de dispositivos, o crescimento do tráfego, a disponibilidade da rede e a possibilidade de expansão. Um projeto equilibrado evita gargalos, reduz custos com futuras substituições e aumenta a vida útil da infraestrutura.

Critérios para Seleção de Switches para Redes Wi-Fi Modernas

Após a definição da quantidade e do posicionamento dos Access Points durante o Site Survey, a próxima etapa consiste em selecionar os switches que comporão a camada de acesso da rede.

Embora essa atividade possa parecer simples, a escolha inadequada do switch pode limitar o crescimento da infraestrutura, aumentar os custos operacionais e reduzir a disponibilidade da rede.

Ao contrário do que muitos imaginam, a decisão não deve ser baseada apenas na quantidade de portas disponível. O switch precisa atender aos requisitos atuais da implantação e, ao mesmo tempo, oferecer margem para expansão futura.

A seguir são apresentados os principais critérios que devem ser considerados em projetos de switching para redes Wi-Fi corporativas.

Quantidade de portas

O primeiro passo consiste em determinar quantas portas serão necessárias para conectar os Access Points previstos no projeto.

Entretanto, não é recomendável utilizar todas as portas disponíveis do equipamento logo na implantação.

Uma boa prática é reservar parte da capacidade para futuras ampliações, substituições de equipamentos ou instalação de novos Access Points decorrentes de mudanças no ambiente.

A Tabela 14.1 apresenta uma referência prática para planejamento.

Essa abordagem proporciona maior flexibilidade operacional e reduz a necessidade de substituição precoce dos equipamentos.

Alimentação dos Access Points

Todo projeto deve verificar se o switch é capaz de fornecer alimentação aos Access Points previstos.

Embora os conceitos de Power over Ethernet tenham sido apresentados no Capítulo 10, vale reforçar que a disponibilidade de portas PoE compatíveis deve fazer parte da especificação inicial do equipamento.

Antes da aquisição dos switches, recomenda-se confirmar:

• quantidade de portas PoE;
• orçamento total de potência disponível;
• possibilidade de expansão futura;
• compatibilidade com os modelos de Access Points adotados.

Ignorar esses aspectos pode exigir a utilização de injetores PoE ou fontes externas, aumentando a complexidade da instalação e os custos de manutenção.

Capacidade para crescimento

Projetos corporativos raramente permanecem inalterados durante todo o ciclo de vida da infraestrutura.

Novas áreas podem ser construídas, departamentos podem ser ampliados e a quantidade de usuários tende a crescer ao longo dos anos.

Por esse motivo, recomenda-se prever capacidade de expansão desde a fase de projeto.

Entre as principais boas práticas destacam-se:

• manter portas livres para novos Access Points;
• prever espaço disponível nos racks;
• reservar capacidade elétrica para futuros equipamentos;
• evitar ocupação total dos switches.

Essas medidas reduzem significativamente os custos de expansão da rede.

Recursos de gerenciamento

Em ambientes com dezenas ou centenas de Access Points, a administração individual dos switches torna-se inviável.

Por isso, é recomendável utilizar equipamentos que ofereçam recursos de gerenciamento centralizado, permitindo acompanhar o estado operacional da infraestrutura, aplicar configurações padronizadas e facilitar atividades de suporte.

Entre os recursos normalmente encontrados em switches corporativos destacam-se:

• gerenciamento remoto;
• monitoramento por SNMP;
• suporte a LLDP;
• registro de eventos (Syslog);
• autenticação centralizada;
• atualização simplificada de firmware.

Esses recursos contribuem para reduzir o tempo de diagnóstico e aumentar a confiabilidade da operação.

Alta disponibilidade

Embora nem todo ambiente exija arquitetura totalmente redundante, é importante avaliar o impacto que uma eventual falha poderá causar à operação da organização.

Em hospitais, indústrias, aeroportos, centros logísticos e instituições financeiras, a indisponibilidade de um único switch pode afetar dezenas de Access Points e comprometer áreas inteiras da operação.

Nesses casos, devem ser considerados recursos como:

• empilhamento (Stack);
• enlaces redundantes;
• fontes de alimentação redundantes;
• dupla conexão ao núcleo da rede.

A necessidade desses recursos dependerá dos requisitos de disponibilidade definidos durante a fase de levantamento do projeto.

Compatibilidade com a arquitetura existente

Outro aspecto frequentemente negligenciado é a integração entre os novos switches e a infraestrutura já instalada.

Sempre que possível, deve-se verificar:

• compatibilidade com o padrão adotado pela organização;
• interoperabilidade com os demais switches da rede;
• integração com o sistema de gerenciamento existente;
• padronização de configurações e políticas de segurança.

A padronização reduz a complexidade operacional e facilita futuras expansões.

Resumo dos critérios de seleção

A Tabela 14.2 resume os principais aspectos que devem ser avaliados durante a especificação dos switches.

Esses critérios devem ser analisados em conjunto, considerando os requisitos técnicos e operacionais de cada organização.

Engenharia em Campo

Durante o projeto de uma nova sede corporativa, o levantamento inicial indicava a instalação de 30 Access Points.

A solução de menor custo consistia na aquisição de um único switch de 48 portas. Entretanto, a equipe de projeto identificou que a empresa possuía um plano de expansão para novos pavimentos nos anos seguintes.

Em vez de ocupar praticamente todas as portas disponíveis, optou-se pela instalação de dois switches menores, distribuindo os Access Points entre eles e mantendo capacidade para crescimento.

Dois anos após a implantação, novos Access Points foram adicionados sem necessidade de substituir equipamentos ou interromper a operação da rede.

O planejamento realizado durante a fase de projeto evitou investimentos adicionais e proporcionou maior flexibilidade para a expansão da infraestrutura.

✔ Recomendação da Xtech

Não escolha um switch apenas pela quantidade de portas ou pelo menor preço.

Avalie a infraestrutura como um todo, considerando crescimento, disponibilidade, facilidade de gerenciamento e integração com a arquitetura existente. Um projeto bem especificado reduz custos de expansão, aumenta a vida útil dos equipamentos e proporciona uma operação mais estável ao longo do tempo.

Arquiteturas de Switching para Redes Wi-Fi

A arquitetura de switching é um dos fatores que mais influenciam a disponibilidade, a escalabilidade e a facilidade de gerenciamento de uma rede Wi-Fi corporativa. Independentemente do fabricante dos equipamentos, a distribuição adequada dos switches de acesso reduz pontos únicos de falha, facilita futuras expansões e melhora a organização da infraestrutura.

Não existe uma arquitetura única que atenda a todos os cenários. A escolha depende do porte da organização, da quantidade de Access Points, da distribuição física dos ambientes e dos requisitos de disponibilidade definidos durante o projeto.

A seguir são apresentados alguns modelos de referência que podem ser utilizados como base em diferentes tipos de implantação.

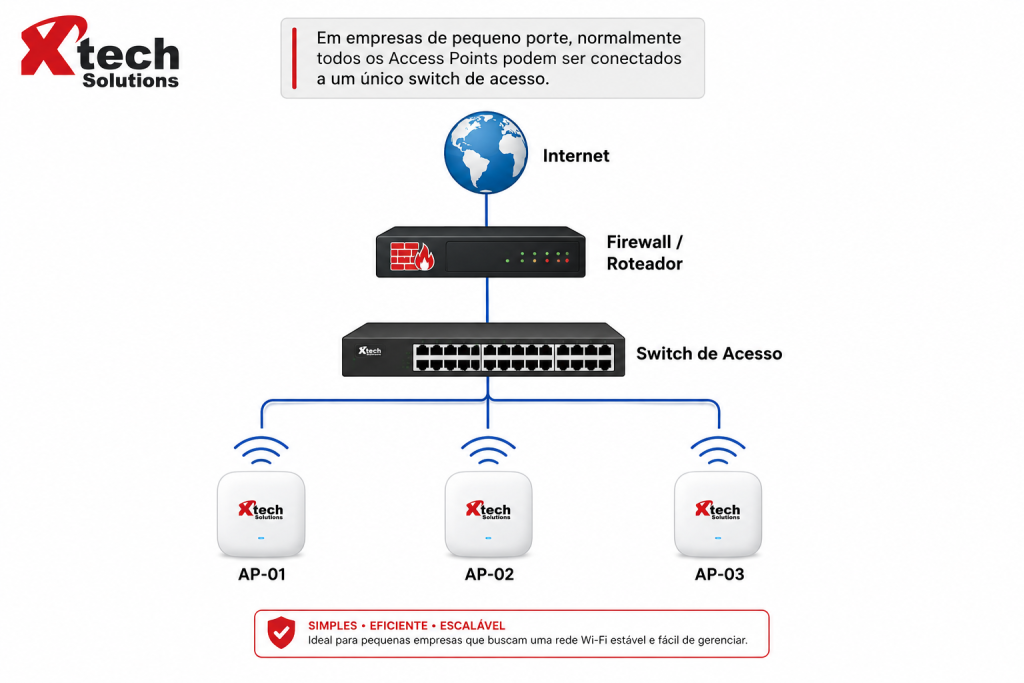

Pequenos escritórios

Em empresas de pequeno porte, normalmente todos os Access Points podem ser conectados a um único switch de acesso.

Essa arquitetura apresenta baixo custo e simplicidade operacional, sendo indicada para ambientes com poucos usuários e baixa expectativa de crescimento.

Entretanto, deve-se considerar que uma falha no switch interromperá o funcionamento de toda a rede Wi-Fi.

Escritórios corporativos

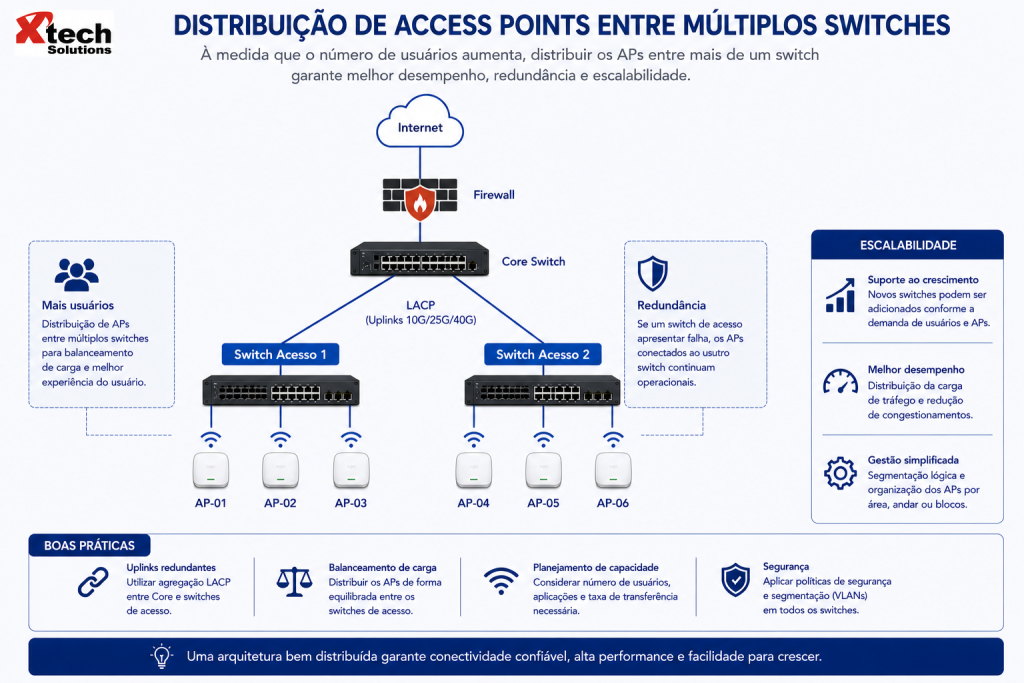

À medida que o número de usuários aumenta, torna-se recomendável distribuir os Access Points entre mais de um switch.

Essa arquitetura oferece diversas vantagens:

• distribuição da carga entre os switches;
• redução do impacto causado pela falha de um equipamento;
• maior facilidade para expansões futuras;
• melhor organização do cabeamento estruturado.

É atualmente uma das arquiteturas mais utilizadas em edifícios comerciais.

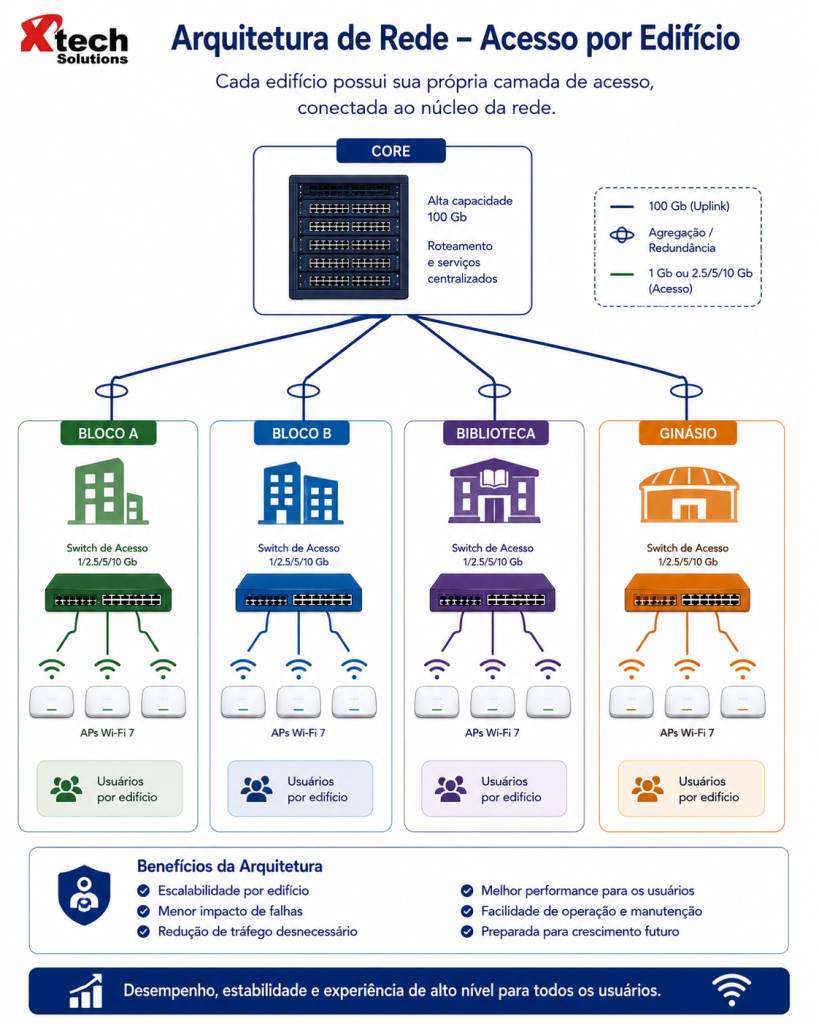

Escolas e universidades

Instituições de ensino normalmente possuem múltiplos blocos, laboratórios, bibliotecas, auditórios, áreas esportivas e ambientes administrativos.

Nesses casos, recomenda-se instalar switches de acesso distribuídos por bloco ou pavimento, conectados a uma camada de distribuição.

Essa abordagem facilita a manutenção, reduz a distância do cabeamento horizontal e permite que cada edifício seja expandido de forma independente.

Hospitais

Hospitais exigem elevada disponibilidade da rede devido à presença de sistemas clínicos, equipamentos médicos, mobilidade das equipes assistenciais e aplicações críticas.

Por esse motivo, recomenda-se evitar a concentração de todos os Access Points de uma mesma área em um único switch.

Sempre que possível, os equipamentos devem ser distribuídos entre diferentes switches de acesso.

Por exemplo:

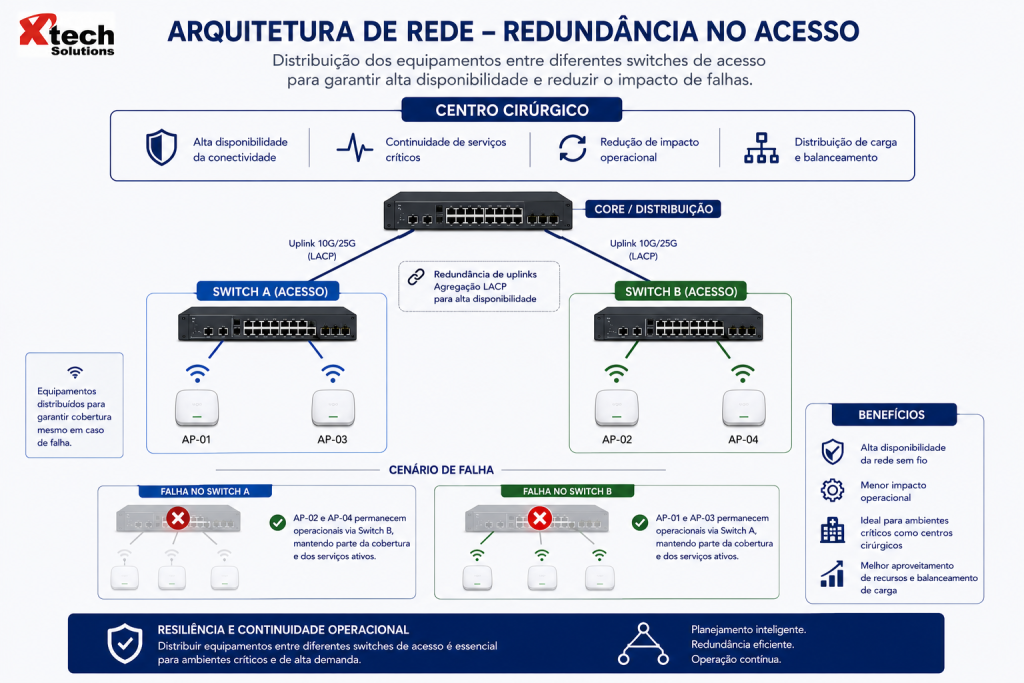

Caso um switch apresente falha, parte da cobertura permanece disponível, reduzindo o impacto operacional.

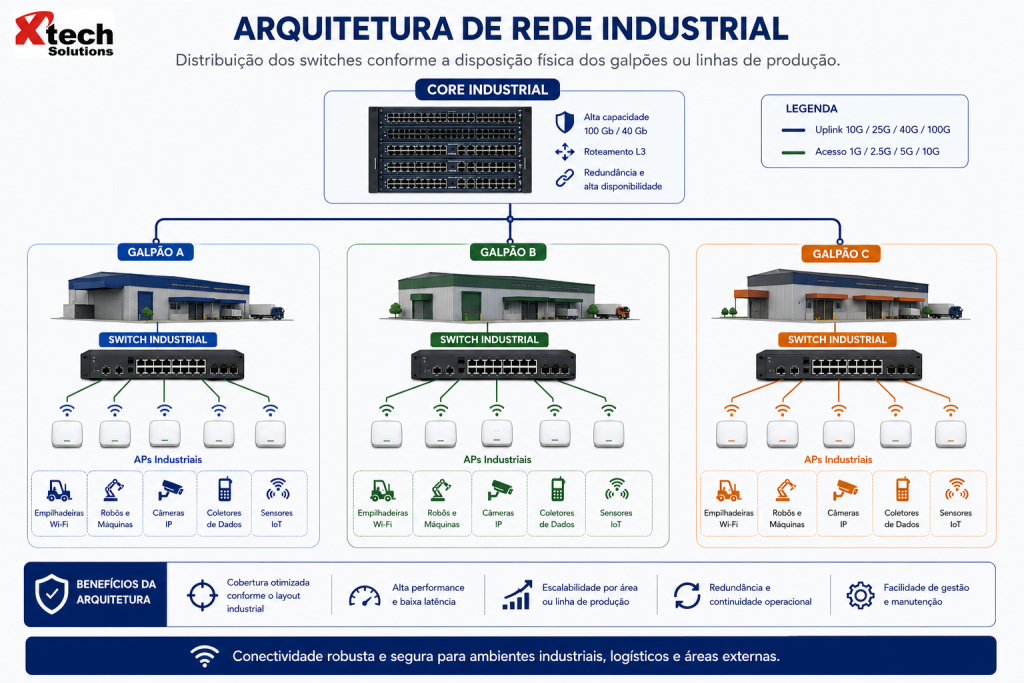

Ambientes industriais

Em plantas industriais, centros logísticos e áreas externas, a distribuição dos switches normalmente acompanha a disposição física dos galpões ou linhas de produção.

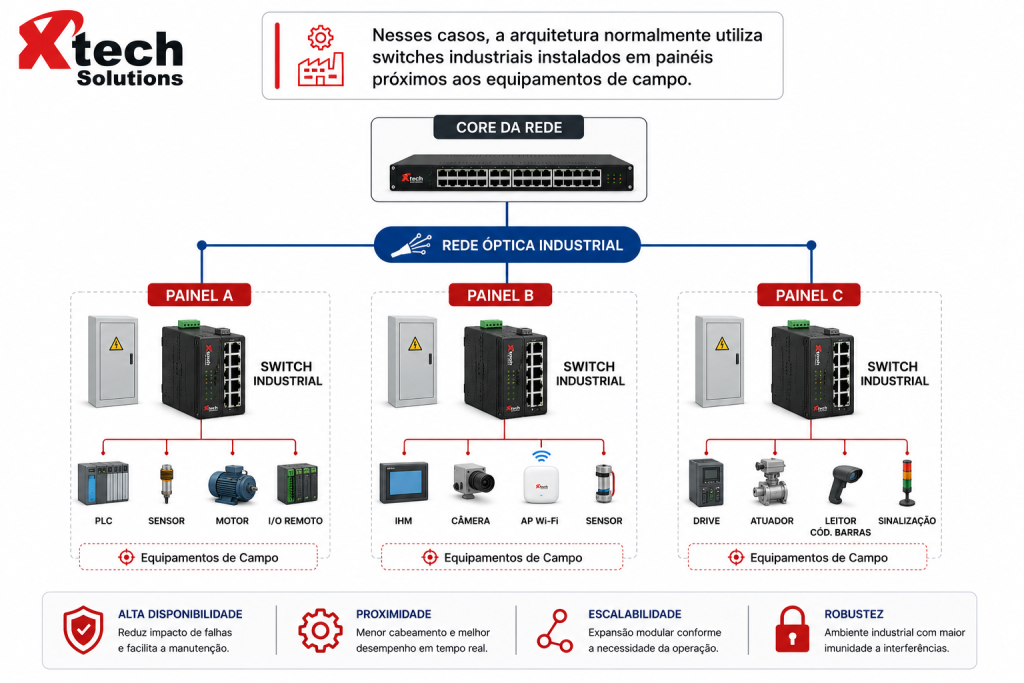

Essa arquitetura reduz o comprimento do cabeamento, facilita a manutenção por setor e simplifica futuras ampliações da planta industrial.

Boas práticas de distribuição

Independentemente do cenário, algumas recomendações são válidas para praticamente todos os projetos de switching destinados à infraestrutura Wi-Fi.

Distribua os Access Points entre diferentes switches

Sempre que possível, evite conectar todos os APs de uma mesma área ao mesmo equipamento. Essa prática reduz o impacto causado por falhas de hardware ou manutenções programadas.

Agrupe os Access Points por localização física

Organizar os APs conforme pavimentos, blocos ou setores facilita a identificação de problemas e simplifica a documentação da infraestrutura.

Mantenha capacidade para expansão

Ao distribuir os equipamentos, reserve portas disponíveis para novos Access Points. Essa medida evita substituições prematuras de switches quando ocorrerem ampliações da rede.

Padronize a infraestrutura

Sempre que possível, utilize modelos de switches com características semelhantes dentro de uma mesma camada da rede. A padronização reduz a complexidade operacional, simplifica o gerenciamento e facilita a reposição de equipamentos.

Engenharia em Campo

Durante a expansão de uma universidade, todos os Access Points de um prédio haviam sido conectados a um único switch localizado na sala de telecomunicações do pavimento térreo.

Embora a solução atendesse inicialmente à demanda, qualquer manutenção no equipamento interrompia a cobertura Wi-Fi de todo o edifício.

Na modernização da infraestrutura, os Access Points foram redistribuídos entre dois switches instalados no mesmo rack. Além de reduzir o impacto de falhas, essa alteração facilitou futuras expansões, permitindo a instalação de novos Access Points sem necessidade de substituir os equipamentos existentes.

Esse exemplo demonstra que uma boa arquitetura de switching não está relacionada apenas ao desempenho da rede, mas também à disponibilidade e à facilidade de operação.

✔ Recomendação da Xtech

Projete a arquitetura pensando na operação dos próximos anos, e não apenas na implantação inicial.

Distribuir adequadamente os switches, reservar capacidade para crescimento e evitar pontos únicos de falha resulta em uma infraestrutura mais resiliente, simplifica a manutenção e reduz custos durante todo o ciclo de vida da rede.

Boas Práticas para Projetos de Switching em Redes Wi-Fi

Projetar uma infraestrutura de switching para redes Wi-Fi vai muito além da escolha do modelo do switch ou da quantidade de portas disponíveis. Um projeto bem elaborado considera aspectos operacionais, manutenção, expansão futura e disponibilidade da rede.

As boas práticas apresentadas a seguir são amplamente adotadas em projetos corporativos e ajudam a reduzir problemas durante a implantação e ao longo do ciclo de vida da infraestrutura.

Planeje o switching a partir do Site Survey

O projeto de switching deve ser elaborado somente após a conclusão do Site Survey ou do projeto preditivo da rede Wi-Fi.

É o levantamento de radiofrequência que define:

• quantidade de Access Points;
• localização de cada equipamento;
• áreas de maior densidade;
• capacidade necessária para cada ambiente.

Essas informações permitem distribuir corretamente os Access Points entre os switches e evitar alterações na infraestrutura após o início da implantação.

Evite utilizar todas as portas do switch

Um erro comum é especificar um switch cuja quantidade de portas corresponde exatamente ao número de Access Points previstos.

Embora essa abordagem reduza o investimento inicial, ela elimina qualquer margem para expansão.

Sempre que possível, reserve portas livres para:

• novos Access Points;
• substituição temporária de equipamentos;
• expansão de áreas existentes;
• crescimento da organização.

Essa prática aumenta a vida útil da infraestrutura e reduz custos futuros.

Distribua os Access Points entre os switches

Quando um ambiente possui muitos Access Points, recomenda-se distribuí-los entre diferentes switches de acesso.

Essa estratégia oferece vantagens importantes:

• reduz o impacto causado pela falha de um equipamento;
• facilita manutenções programadas;
• distribui melhor a utilização da infraestrutura;
• simplifica futuras ampliações.

Sempre que possível, evite concentrar todos os Access Points de um pavimento ou setor em um único switch.

Padronize a infraestrutura

A utilização de diferentes fabricantes ou modelos de switches em uma mesma camada da rede aumenta a complexidade operacional.

Sempre que viável, adote uma infraestrutura padronizada.

Entre os benefícios dessa abordagem destacam-se:

• facilidade de configuração;
• menor curva de aprendizado da equipe técnica;
• simplificação da documentação;
• redução do estoque de peças de reposição;
• atualizações de firmware mais organizadas.

Além disso, ambientes padronizados tendem a apresentar menor tempo de resolução de incidentes.

Documente todas as conexões

A documentação da infraestrutura é frequentemente negligenciada durante a implantação, mas torna-se indispensável para a operação diária.

Cada Access Point deve possuir identificação única e estar associado às seguintes informações:

• switch ao qual está conectado;
• número da porta utilizada;
• localização física;
• identificação do ponto de rede;
• rack correspondente.

Essa documentação facilita atividades de suporte, ampliações e substituição de equipamentos.

Considere o crescimento da organização

Uma rede corporativa raramente permanece estática.

Novos departamentos, reformas e aumento do número de colaboradores costumam exigir a instalação de novos Access Points.

Por esse motivo, recomenda-se projetar a infraestrutura considerando um horizonte de crescimento, evitando soluções que operem constantemente no limite da capacidade.

Um planejamento adequado reduz a necessidade de substituição precoce dos switches e aumenta o retorno sobre o investimento realizado.

Mantenha o monitoramento da infraestrutura

Após a implantação, o trabalho não está concluído.

O monitoramento contínuo permite identificar rapidamente situações que possam comprometer o funcionamento da rede Wi-Fi, como:

• indisponibilidade de switches;
• falhas em portas utilizadas pelos Access Points;
• utilização elevada dos enlaces;
• perda de conectividade;
• consumo anormal de recursos.

A identificação precoce desses eventos reduz o tempo de indisponibilidade e melhora a experiência dos usuários.

Resumo das boas práticas

Nenhuma dessas recomendações exige investimentos elevados. Em muitos casos, trata-se apenas da adoção de boas práticas de engenharia durante a fase de projeto.

Engenharia em Campo

Em uma empresa do setor de logística, a implantação inicial foi realizada utilizando praticamente todas as portas disponíveis dos switches de acesso.

Dois anos depois, a ampliação do centro de distribuição exigiu a instalação de novos Access Points para atender às áreas recém-construídas.

Como não havia portas livres, foi necessário substituir diversos switches ainda em perfeito estado de funcionamento apenas para ampliar a capacidade da infraestrutura.

Além do investimento inesperado, a empresa precisou realizar intervenções nos racks e programar janelas de manutenção que impactaram parcialmente a operação.

Esse cenário poderia ter sido evitado com a reserva de capacidade prevista ainda na fase de projeto.

✔ Recomendação da Xtech

Um bom projeto de switching não deve atender apenas às necessidades atuais da organização, mas também acompanhar sua evolução.

Projetar pensando em expansão, disponibilidade, padronização e documentação reduz custos operacionais, facilita a manutenção e aumenta a vida útil da infraestrutura, proporcionando uma rede mais preparada para suportar as futuras gerações de tecnologias Wi-Fi.

Erros Mais Comuns em Projetos de Switching para Redes Wi-Fi

Mesmo utilizando Access Points modernos e realizando um Site Survey adequado, muitos projetos apresentam problemas de desempenho que não estão relacionados à rede sem fio, mas sim à infraestrutura de switching.

Na maioria dos casos, esses problemas poderiam ser evitados ainda durante a fase de planejamento. Conhecer os erros mais frequentes ajuda projetistas e administradores de rede a construir ambientes mais estáveis, escaláveis e preparados para futuras expansões.

A seguir são apresentados alguns dos erros mais encontrados em projetos corporativos.

Escolher o switch apenas pelo menor custo

Um dos equívocos mais comuns é selecionar o switch exclusivamente pelo preço ou pela quantidade de portas disponível.

Embora essa decisão possa reduzir o investimento inicial, ela pode gerar custos significativamente maiores durante a operação da rede.

Um equipamento inadequado pode limitar futuras expansões, dificultar o gerenciamento da infraestrutura ou não atender aos requisitos dos Access Points instalados.

A escolha do switch deve considerar os requisitos técnicos do projeto e não apenas o investimento inicial.

Não considerar a expansão da rede

É comum encontrar projetos dimensionados exatamente para a quantidade atual de Access Points.

Essa prática elimina qualquer margem para crescimento.

Quando novos ambientes precisam ser atendidos, muitas vezes torna-se necessário substituir switches ainda em perfeito funcionamento apenas para disponibilizar novas portas.

Sempre que possível, reserve capacidade para futuras ampliações da infraestrutura.

Concentrar muitos Access Points em um único switch

Outro erro frequente é conectar todos os Access Points de um pavimento, setor ou edifício ao mesmo switch de acesso.

Embora essa arquitetura funcione em condições normais, ela cria um ponto único de falha.

Caso o equipamento apresente defeito ou necessite de manutenção, toda a cobertura Wi-Fi daquela área será interrompida.

Sempre que a arquitetura permitir, distribua os Access Points entre diferentes switches.

Ignorar a documentação da infraestrutura

Após alguns anos de operação, muitas organizações deixam de saber exatamente onde cada Access Point está conectado.

A ausência de documentação dificulta atividades simples, como:

• substituição de equipamentos;
• expansão da rede;
• diagnóstico de falhas;
• manutenção preventiva.

Manter diagramas atualizados e identificar corretamente portas, racks e Access Points reduz significativamente o tempo de atendimento de incidentes.

Não revisar a infraestrutura após mudanças

Mudanças no layout dos ambientes, criação de novas salas ou aumento da quantidade de usuários podem alterar significativamente o comportamento da rede.

Entretanto, é comum que apenas novos Access Points sejam adicionados, sem qualquer reavaliação da infraestrutura de switching.

Sempre que ocorrerem alterações relevantes na ocupação dos ambientes, recomenda-se revisar também a arquitetura da rede cabeada para verificar se ela continua atendendo aos requisitos operacionais.

Tratar Wi-Fi e switching como projetos independentes

Talvez o erro mais recorrente seja considerar que o projeto da rede wireless termina após a definição da cobertura dos Access Points.

Na prática, o desempenho da rede depende da integração entre o projeto de radiofrequência e a infraestrutura cabeada.

Quando essas disciplinas são desenvolvidas de forma isolada, aumentam as chances de incompatibilidades, retrabalho e custos adicionais durante a implantação.

A integração entre Site Survey e projeto de switching deve fazer parte da metodologia de engenharia adotada pela organização.

Resumo dos principais erros

Evitar esses erros contribui para uma infraestrutura mais confiável e reduz a necessidade de intervenções corretivas ao longo da vida útil da rede.

Engenharia em Campo

Durante a expansão de um centro de distribuição, foram instalados novos Access Points para atender a uma área recém-construída. Como o projeto original havia utilizado todas as portas disponíveis dos switches existentes, foi necessário instalar um novo equipamento em um rack diferente e lançar cabeamento adicional até o local.

Além do aumento dos custos, a solução dificultou a organização da infraestrutura e tornou a operação mais complexa.

Em uma revisão posterior do projeto, os Access Points foram redistribuídos entre os switches existentes e a documentação foi atualizada. A nova arquitetura simplificou a administração da rede e deixou capacidade disponível para futuras expansões.

Esse caso demonstra que pequenas decisões tomadas durante o planejamento podem gerar impactos significativos durante a operação da infraestrutura.

✔ Recomendação da Xtech

Os problemas mais caros de uma rede normalmente não estão relacionados aos equipamentos, mas às decisões tomadas durante o projeto.

Planeje a infraestrutura considerando crescimento, disponibilidade, documentação e integração entre a rede cabeada e a rede sem fio. Investir tempo na fase de projeto reduz retrabalho, facilita a manutenção e aumenta a confiabilidade da operação.

Engenharia em Campo

Os conceitos apresentados ao longo deste capítulo demonstram que o sucesso de uma rede Wi-Fi não depende exclusivamente da escolha dos Access Points. Em projetos corporativos, a infraestrutura de switching exerce influência direta sobre a disponibilidade, a capacidade de expansão e a facilidade de operação da rede.

Nesta seção são apresentados alguns cenários frequentemente encontrados em projetos reais, ilustrando como decisões tomadas durante o planejamento da infraestrutura podem impactar o resultado final da implantação.

Caso 1 – Escritório Corporativo

Cenário

Uma empresa de tecnologia mudou sua sede para um novo edifício de quatro pavimentos, prevendo aproximadamente 280 colaboradores.

O projeto wireless definiu a instalação de 32 Access Points distribuídos entre áreas administrativas, salas de reunião e espaços colaborativos.

Inicialmente, a proposta previa conectar todos os Access Points de cada pavimento a um único switch.

Desafio

Durante a revisão do projeto, identificou-se que qualquer indisponibilidade desse switch deixaria todo o pavimento sem cobertura Wi-Fi.

Além disso, futuras ampliações dependeriam da substituição do equipamento.

Solução adotada

A arquitetura foi revisada antes da implantação.

Cada pavimento passou a utilizar dois switches de acesso, distribuindo os Access Points entre eles.

Resultado

A nova arquitetura proporcionou:

• redução do impacto causado por falhas;
• maior facilidade para manutenção;
• capacidade para expansão futura;
• melhor organização da infraestrutura.

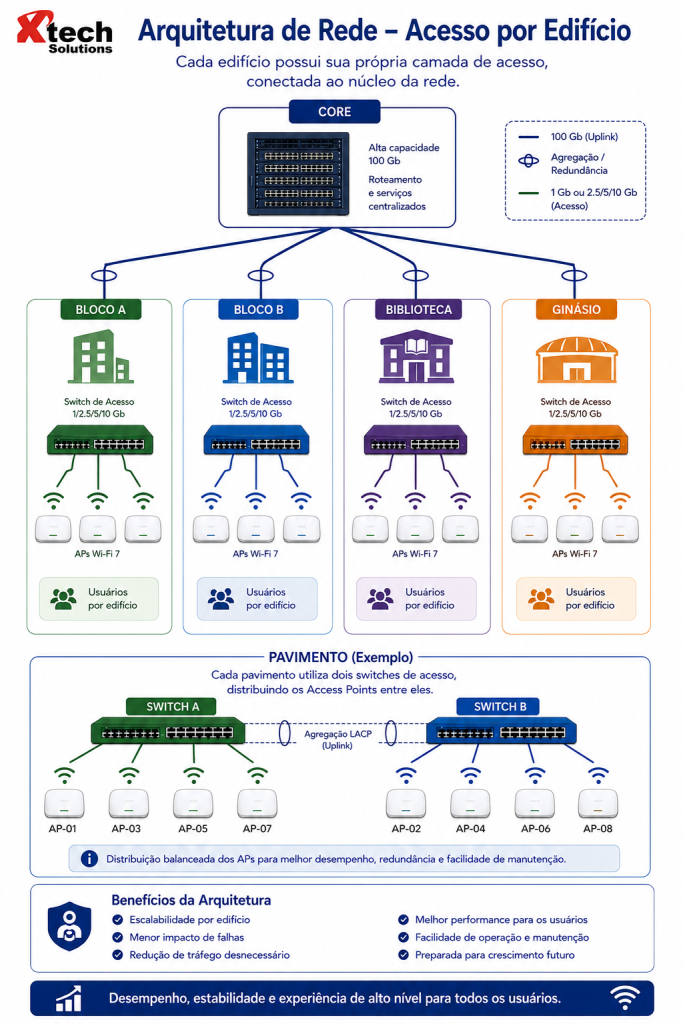

Caso 2 – Escola de Grande Porte

Cenário

Uma instituição de ensino possuía diversos blocos acadêmicos, biblioteca, auditório, laboratórios e ginásio esportivo.

O projeto de Site Survey definiu a instalação de Access Points em todos os edifícios.

Desafio

Durante o levantamento verificou-se que todos os switches estavam concentrados no prédio administrativo.

Essa arquitetura aumentava significativamente o comprimento do cabeamento horizontal e dificultava futuras ampliações.

Solução adotada

Os switches foram distribuídos entre os blocos da instituição.

Cada edifício passou a possuir sua própria camada de acesso, conectada ao núcleo da rede.

Resultado

Foram obtidos diversos benefícios:

• redução da complexidade do cabeamento;
• facilidade de manutenção;
• melhor organização dos racks;
• expansão simplificada para novos ambientes.

Caso 3 – Hospital

Cenário

Um hospital utilizava Wi-Fi para prontuários eletrônicos, dispositivos médicos, mobilidade das equipes e telefonia IP.

A disponibilidade da rede era considerada um requisito crítico.

Desafio

Os Access Points de cada setor estavam concentrados em um único switch.

Uma manutenção programada interrompia completamente a cobertura wireless daquela área.

Solução adotada

Os Access Points foram distribuídos entre dois switches distintos.

As áreas críticas passaram a possuir maior resiliência operacional.

Resultado

Mesmo durante intervenções programadas, parte da cobertura permaneceu disponível, reduzindo impactos sobre a operação hospitalar.

Lições Aprendidas

Embora os três projetos possuam características bastante diferentes, algumas conclusões são comuns a todos eles.

• O Site Survey deve orientar o projeto de switching.
• A distribuição física dos switches influencia diretamente a disponibilidade da rede.
• A arquitetura deve prever crescimento futuro.
• A padronização simplifica operação e manutenção.
• O menor custo inicial nem sempre representa a melhor solução ao longo do ciclo de vida da infraestrutura.

Esses princípios podem ser aplicados em organizações de diferentes portes e segmentos, contribuindo para projetos mais robustos e preparados para futuras expansões.

✔ Recomendação da Xtech

Na metodologia XNA (Xtech Network Architecture), o projeto de switching é tratado como uma extensão natural do projeto wireless.

Após a definição da quantidade e da localização dos Access Points, a infraestrutura cabeada é planejada para oferecer capacidade, disponibilidade e flexibilidade compatíveis com os objetivos do ambiente.

Essa abordagem reduz retrabalho, facilita futuras expansões e aumenta a confiabilidade da rede.

14.8 Checklist Xtech para Projetos de Switching em Redes Wi-Fi

Antes da implantação, recomenda-se validar os principais itens do projeto.

A utilização desse checklist durante a fase de validação reduz a ocorrência de retrabalho e aumenta a qualidade das implantações.

Conclusão

As redes Wi-Fi modernas transformaram a infraestrutura de switching em um elemento estratégico para o desempenho e a disponibilidade dos ambientes corporativos. Embora os avanços do Wi-Fi tenham ampliado a capacidade dos Access Points, esses benefícios somente são plenamente aproveitados quando a rede cabeada é planejada de forma integrada.

Ao longo deste capítulo, foi apresentado como o crescimento da mobilidade impactou os requisitos da infraestrutura, quais critérios devem orientar a seleção dos switches, como distribuir os equipamentos em diferentes arquiteturas e quais práticas ajudam a evitar erros comuns durante o projeto.

Mais do que escolher equipamentos, projetar uma rede de switching para ambientes Wi-Fi exige planejamento, documentação e uma visão de longo prazo. Quando a infraestrutura cabeada acompanha a evolução da rede sem fio, a organização obtém uma plataforma mais estável, preparada para expansão e capaz de suportar as demandas das próximas gerações de aplicações corporativas.

Assim como nos demais capítulos deste livro, a metodologia XNA (Xtech Network Architecture) reforça que decisões tomadas na fase de projeto são determinantes para o sucesso da implantação. Integrar o Site Survey ao planejamento da infraestrutura de switching é uma prática que reduz riscos, otimiza investimentos e contribui para uma rede mais eficiente e resiliente.

Switching Industrial

O Papel do Switching nas Redes Industriais

A transformação digital da indústria modificou profundamente a forma como equipamentos, máquinas e sistemas de automação se comunicam. Processos que anteriormente dependiam de redes proprietárias e protocolos específicos passaram a utilizar cada vez mais a Ethernet Industrial como meio de comunicação, permitindo maior integração entre os sistemas de automação (OT – Operational Technology) e os sistemas corporativos (TI – Tecnologia da Informação).

Essa convergência tornou o switch industrial um dos principais componentes da infraestrutura de comunicação das plantas industriais.

Se, em um ambiente corporativo, uma indisponibilidade da rede pode interromper o acesso a e-mails ou sistemas administrativos, em uma indústria uma falha de comunicação pode paralisar uma linha de produção, interromper processos automatizados, comprometer sistemas de segurança operacional e causar prejuízos financeiros significativos.

Por esse motivo, o projeto de switching industrial possui requisitos diferentes daqueles encontrados em escritórios, escolas ou hospitais.

Mais do que oferecer conectividade, os switches industriais precisam garantir disponibilidade, confiabilidade e operação contínua em ambientes sujeitos a condições extremamente severas.

A evolução da Ethernet Industrial

Durante muitos anos, os sistemas industriais utilizavam redes proprietárias desenvolvidas especificamente para controladores lógicos programáveis (PLCs), sensores, atuadores e sistemas supervisórios.

Embora essas soluções fossem bastante confiáveis, apresentavam limitações relacionadas à integração entre fabricantes, escalabilidade e compartilhamento de informações com sistemas corporativos.

Com a popularização da Ethernet Industrial, tornou-se possível utilizar uma infraestrutura padronizada para conectar equipamentos de diferentes fabricantes, simplificando projetos, reduzindo custos e facilitando a integração entre a área operacional e os sistemas de gestão da empresa.

Essa mudança também permitiu o crescimento de iniciativas relacionadas à Indústria 4.0, IIoT (Industrial Internet of Things), manutenção preditiva e análise de dados em tempo real.

Como consequência, a infraestrutura de switching passou a desempenhar um papel estratégico dentro das plantas industriais.

A convergência entre TI e OT

Historicamente, as equipes responsáveis pela infraestrutura corporativa e pela automação industrial trabalhavam de forma independente.

A área de TI administrava servidores, redes, computadores e sistemas administrativos, enquanto a equipe de automação era responsável pelos equipamentos de produção.

Atualmente, essa separação tornou-se cada vez menor.

Informações geradas pelas máquinas são utilizadas por sistemas ERP, plataformas analíticas, ferramentas de inteligência artificial e aplicações em nuvem.

Da mesma forma, equipes de TI passaram a participar ativamente do planejamento das redes industriais.

Esse novo cenário exige que o projeto de switching considere tanto os requisitos operacionais da indústria quanto as boas práticas tradicionais de redes corporativas.

O switch como elemento estratégico da planta

Em uma rede industrial, o switch conecta muito mais do que computadores.

Entre os equipamentos normalmente encontrados estão:

• Controladores Lógicos Programáveis (PLCs);
• Interfaces Homem-Máquina (IHMs);
• robôs industriais;
• inversores de frequência;
• sensores inteligentes;
• sistemas SCADA;
• câmeras industriais;
• coletores de dados;
• Access Points industriais;
• sistemas de controle de acesso.

Cada um desses dispositivos participa diretamente da operação da planta e, em muitos casos, exige comunicação contínua e previsível.

Por esse motivo, a indisponibilidade de um switch pode afetar simultaneamente diversos processos produtivos.

Disponibilidade como requisito de projeto

Enquanto em ambientes corporativos pequenas interrupções podem ser toleradas, em aplicações industriais a disponibilidade normalmente é tratada como requisito de projeto.

Isso significa que a arquitetura da rede deve minimizar pontos únicos de falha e facilitar atividades de manutenção sem comprometer a operação da planta.

Dependendo do processo industrial, alguns minutos de interrupção podem representar perdas de produção, descarte de matéria-prima ou riscos à segurança operacional.

Assim, a escolha do switch deixa de ser apenas uma decisão técnica e passa a fazer parte da estratégia de continuidade do negócio.

A metodologia XNA aplicada às redes industriais

Na metodologia XNA (Xtech Network Architecture), o projeto de switching industrial inicia-se pela compreensão do processo produtivo.

Antes da escolha dos equipamentos, é necessário entender:

• características do ambiente;
• equipamentos que serão conectados;
• requisitos de disponibilidade;
• condições ambientais;
• possibilidade de expansão da planta.

Somente após esse levantamento são definidos os switches e a arquitetura mais adequada.

O fluxo recomendado é apresentado a seguir.

Essa abordagem reduz riscos durante a implantação e garante que a infraestrutura acompanhe as necessidades operacionais da indústria.

✔ Recomendação da Xtech

O projeto de switching industrial deve começar pelo entendimento do processo produtivo e não pela escolha do equipamento.

Conhecer como a planta opera, quais equipamentos dependem da rede e quais processos são críticos permite construir uma infraestrutura mais confiável, preparada para expansão e alinhada aos objetivos da operação.

O que Diferencia um Switch Industrial de um Switch Corporativo

À primeira vista, switches industriais e corporativos possuem funções semelhantes: ambos encaminham quadros Ethernet entre dispositivos conectados à rede.

Entretanto, os ambientes em que esses equipamentos operam são completamente diferentes.

Enquanto um switch corporativo normalmente é instalado em salas climatizadas, protegidas contra poeira e vibração, o switch industrial pode operar próximo a motores elétricos, linhas de produção, áreas externas, centros logísticos, minas, portos ou plantas químicas.

Essas condições exigem um projeto de hardware muito mais robusto.

Por esse motivo, utilizar um switch corporativo em um ambiente industrial pode comprometer a confiabilidade da operação e reduzir significativamente a vida útil do equipamento.

Ambiente de operação

A principal diferença está nas condições ambientais.

Um switch corporativo foi desenvolvido para ambientes controlados.

Já um switch industrial deve suportar situações como:

• temperaturas elevadas;
• temperaturas negativas;
• poeira em suspensão;
• vibração constante;
• umidade;
• interferência eletromagnética;
• operação contínua durante 24 horas por dia.

Esses fatores influenciam diretamente a escolha do equipamento.

Construção física

Outra característica marcante dos switches industriais é sua construção mecânica.

Enquanto equipamentos corporativos normalmente utilizam gabinetes destinados à instalação em racks de 19 polegadas, os switches industriais costumam ser instalados em painéis elétricos utilizando trilhos DIN.

Esse formato facilita a integração com os sistemas de automação existentes e otimiza o espaço disponível dentro dos painéis.

Além disso, é comum que esses equipamentos utilizem gabinetes metálicos reforçados e sistemas de refrigeração passiva, eliminando a necessidade de ventiladores e reduzindo a probabilidade de falhas mecânicas.

Alimentação elétrica

Os switches industriais normalmente utilizam alimentação em corrente contínua (DC), permitindo integração com fontes industriais e sistemas de alimentação redundantes.

Essa característica aumenta a disponibilidade da infraestrutura e reduz os impactos provocados por falhas de energia.

Em muitos modelos também é possível utilizar duas entradas de alimentação independentes, garantindo maior continuidade operacional.

Resistência ao ambiente

A operação em ambientes agressivos exige equipamentos capazes de suportar condições que dificilmente seriam encontradas em escritórios.

Entre elas:

• vibração provocada por máquinas;
• impactos mecânicos;
• poeira metálica;
• exposição à umidade;
• variações bruscas de temperatura.

Por esse motivo, switches industriais normalmente passam por ensaios específicos de resistência mecânica e ambiental antes de serem disponibilizados para aplicações em automação.

Comparativo entre switches corporativos e industriais

É importante observar que as funcionalidades de switching permanecem semelhantes. O que muda é a capacidade do equipamento de operar de forma confiável em condições muito mais severas.

Quando utilizar um switch industrial?

Nem toda empresa necessita de switches industriais.

Sua utilização é recomendada quando a infraestrutura estiver instalada em ambientes sujeitos a condições adversas ou quando a continuidade da operação exigir equipamentos desenvolvidos especificamente para aplicações industriais.

Em escritórios administrativos, centros de treinamento e salas climatizadas, switches corporativos normalmente atendem plenamente aos requisitos do projeto.

Por outro lado, áreas de produção, mineração, energia, petróleo e gás, logística e automação predial frequentemente demandam equipamentos industriais devido às condições ambientais e aos requisitos de disponibilidade.

✔ Recomendação da Xtech

A escolha entre um switch corporativo e um switch industrial deve ser baseada nas condições de operação da planta e não apenas no custo do equipamento.

Selecionar o switch adequado para cada ambiente aumenta a confiabilidade da infraestrutura, reduz intervenções de manutenção e contribui para a continuidade dos processos produtivos.

Critérios para Seleção de Switches Industriais

A seleção de um switch industrial deve ser resultado da análise das características da planta, dos requisitos operacionais e das condições ambientais em que o equipamento será instalado. Diferentemente dos ambientes corporativos, onde a maioria dos switches opera em salas técnicas climatizadas, a indústria apresenta desafios que exigem uma avaliação mais criteriosa.

A escolha baseada apenas na quantidade de portas ou no menor custo pode comprometer a disponibilidade da rede e aumentar significativamente os custos de manutenção ao longo do tempo.

Nesta seção são apresentados os principais aspectos que devem ser considerados durante a especificação de switches industriais.

Avalie o ambiente de instalação

O primeiro passo consiste em entender onde o switch será instalado.

Em uma mesma planta industrial podem existir ambientes completamente distintos, como salas de controle climatizadas, linhas de produção, áreas externas, subestações elétricas ou centros logísticos.

Cada um desses locais possui requisitos específicos relacionados às condições ambientais.

Durante o levantamento técnico, recomenda-se avaliar aspectos como:

• temperatura do ambiente;
• presença de poeira ou partículas em suspensão;
• umidade;
• vibração causada por máquinas;
• interferência eletromagnética;
• exposição direta ao sol ou à chuva;
• presença de agentes corrosivos.

Quanto mais severo for o ambiente, maior deverá ser a robustez do equipamento especificado.

Defina corretamente a quantidade de portas

Assim como em ambientes corporativos, a quantidade de portas deve considerar não apenas os equipamentos existentes, mas também a expansão futura da planta.

Durante o inventário, identifique todos os dispositivos que utilizarão a infraestrutura Ethernet.

Exemplos:

• PLCs;
• IHMs;
• robôs industriais;
• sensores inteligentes;
• leitores RFID;
• scanners industriais;
• Access Points industriais;
• câmeras IP;
• computadores industriais;
• gateways de automação.

Após esse levantamento, recomenda-se manter uma margem para futuras ampliações.

Evitar switches operando com todas as portas ocupadas reduz custos quando novos equipamentos precisarem ser incorporados ao processo produtivo.

Escolha o tipo de interface adequado

Nem todos os equipamentos serão conectados utilizando cabos de cobre.

Em plantas industriais é comum utilizar enlaces ópticos para conectar:

• galpões diferentes;
• áreas externas;
• longas distâncias;
• ambientes sujeitos a interferência eletromagnética.

Por esse motivo, é importante verificar a necessidade de portas ópticas ou slots para módulos SFP, permitindo maior flexibilidade na construção da rede.

A combinação entre interfaces elétricas e ópticas costuma oferecer maior versatilidade para futuras expansões.

Considere a alimentação elétrica

Ao contrário dos switches corporativos, que normalmente utilizam alimentação em corrente alternada (AC), muitos switches industriais operam em corrente contínua (DC).

Antes da especificação, deve-se verificar:

• tensão disponível na planta;
• necessidade de alimentação redundante;
• integração com nobreaks industriais;
• disponibilidade de fontes de alimentação.

Essa análise evita incompatibilidades durante a instalação e aumenta a disponibilidade da infraestrutura.

Avalie os recursos de gerenciamento

Embora existam switches industriais não gerenciáveis, ambientes de médio e grande porte normalmente se beneficiam da utilização de equipamentos gerenciáveis.

Esses recursos facilitam:

• monitoramento da rede;
• identificação de falhas;
• gerenciamento remoto;
• atualização de firmware;
• documentação da infraestrutura.

Além disso, permitem integrar a rede industrial aos sistemas corporativos de monitoramento, reduzindo o tempo necessário para identificação e correção de incidentes.

Planeje a disponibilidade da rede

A criticidade do processo produtivo deve influenciar diretamente a arquitetura da rede.

Em aplicações críticas, a indisponibilidade de um único switch pode interromper toda uma linha de produção.

Nesses casos, recomenda-se avaliar recursos como:

• alimentação redundante;
• enlaces redundantes;
• empilhamento, quando aplicável;
• arquitetura sem pontos únicos de falha.

O nível de redundância deve ser proporcional ao impacto operacional que uma interrupção poderá causar.

Compatibilidade com a arquitetura existente

Em muitas organizações, a expansão da planta ocorre de forma gradual.

Isso significa que novos switches deverão coexistir com equipamentos já instalados.

Durante a especificação, verifique:

• compatibilidade com os padrões adotados;
• interoperabilidade com os switches existentes;
• facilidade de gerenciamento integrado;
• padronização de configurações.

Manter uma arquitetura homogênea simplifica a operação e reduz a complexidade da manutenção.

Resumo dos critérios de seleção

A escolha adequada do switch reduz custos operacionais, aumenta a disponibilidade da rede e facilita futuras expansões da infraestrutura industrial.

Engenharia em Campo

Durante a expansão de uma fábrica do setor alimentício, a equipe de engenharia optou por instalar switches industriais com apenas o número exato de portas necessárias para atender aos equipamentos existentes.

Dois anos depois, uma nova linha de produção exigiu a instalação de sensores adicionais, leitores RFID e novos pontos de acesso Wi-Fi industrial.

Como não havia portas disponíveis, foi necessário substituir diversos switches ainda em perfeito estado de funcionamento.

Na revisão do projeto, a empresa passou a adotar uma política de reserva de capacidade para futuras expansões, reduzindo custos nas ampliações seguintes e simplificando o planejamento da infraestrutura.

✔ Recomendação da Xtech

Especifique switches industriais considerando todo o ciclo de vida da planta, e não apenas a implantação inicial.

Uma pequena margem para crescimento, aliada à escolha correta do ambiente de instalação e dos recursos de gerenciamento, proporciona maior flexibilidade operacional e reduz investimentos futuros.

Arquiteturas de Switching para Ambientes Industriais

Assim como ocorre nas redes corporativas, não existe uma arquitetura única para todas as plantas industriais. A distribuição dos switches depende do processo produtivo, da extensão da área atendida, da criticidade da operação e da disposição física dos equipamentos.

O objetivo do projeto é construir uma infraestrutura que facilite a operação, reduza pontos únicos de falha e permita futuras ampliações sem grandes intervenções.

A seguir são apresentados alguns modelos de referência frequentemente utilizados em ambientes industriais.

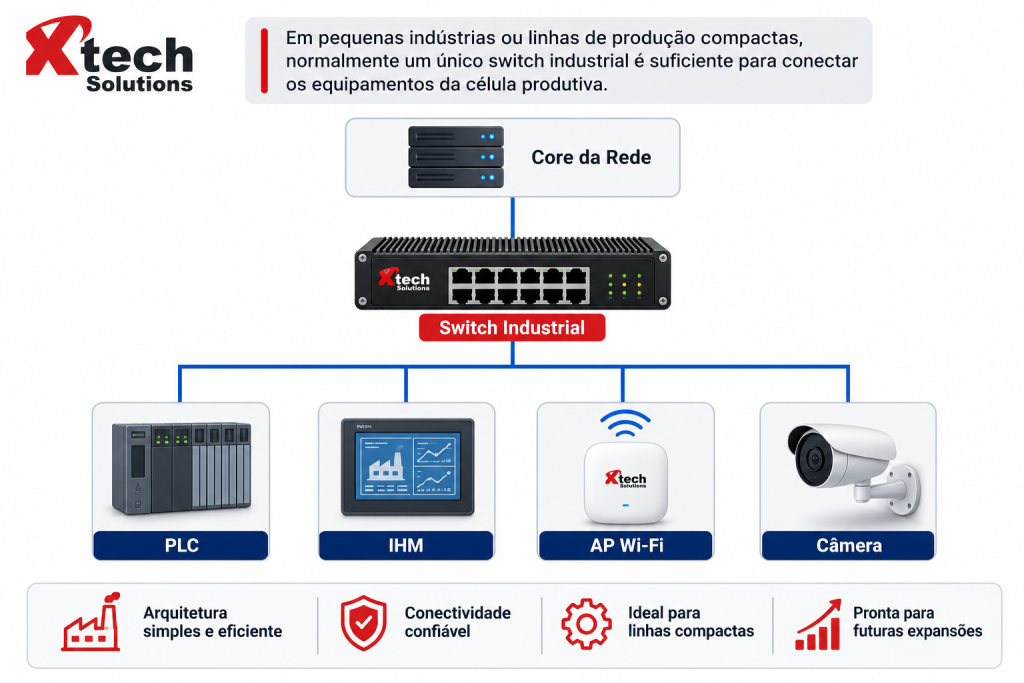

Pequenas plantas industriais

Em pequenas indústrias ou linhas de produção compactas, normalmente um único switch industrial é suficiente para conectar os equipamentos da célula produtiva.

Essa arquitetura apresenta simplicidade operacional e baixo custo, sendo indicada para processos de pequena complexidade.

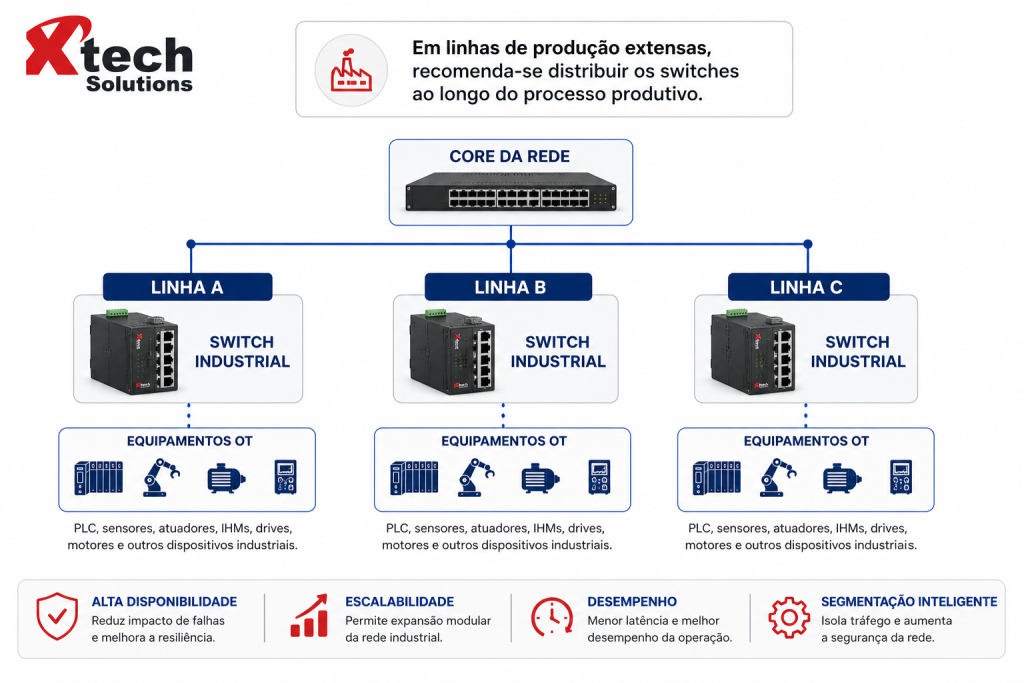

Linhas de produção

Em linhas de produção extensas, recomenda-se distribuir os switches ao longo do processo produtivo.

Essa abordagem reduz a quantidade de cabeamento, facilita manutenções e permite ampliar cada linha de forma independente.

Centros logísticos

Centros de distribuição costumam combinar equipamentos industriais e dispositivos típicos de redes corporativas.

É comum encontrar:

• coletores de dados;
• leitores RFID;
• Access Points industriais;
• câmeras IP;
• estações de trabalho;
• sistemas de automação de esteiras.

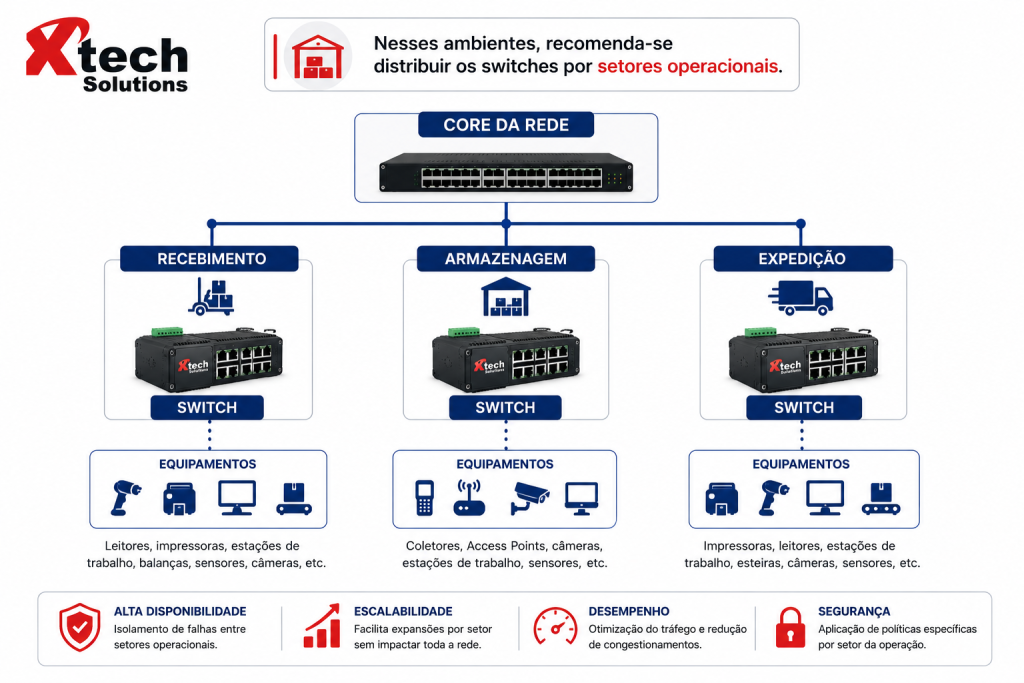

Nesses ambientes, recomenda-se distribuir os switches por setores operacionais.

Essa organização simplifica a expansão do centro logístico e facilita o isolamento de falhas.

Mineração e áreas externas

Em operações de mineração, siderurgia, energia e portos, a infraestrutura costuma estar distribuída por grandes áreas.

Nesses casos, a arquitetura normalmente utiliza switches industriais instalados em painéis próximos aos equipamentos de campo.

Essa distribuição reduz o comprimento dos enlaces metálicos e facilita a manutenção dos equipamentos.

Boas práticas de arquitetura

Independentemente do segmento industrial, algumas recomendações são válidas para praticamente todos os projetos:

• distribuir os switches conforme a divisão física da planta;
• evitar concentrar muitos equipamentos críticos em um único switch;
• aproximar os switches das células de produção;
• utilizar fibras ópticas para interligação entre áreas distantes;
• documentar completamente a infraestrutura;
• prever capacidade para expansão futura.

Essas práticas aumentam a disponibilidade da rede e reduzem o impacto de futuras ampliações.

✔ Recomendação da Xtech

Projete a arquitetura de switching acompanhando a organização física da planta industrial.

Quando os switches acompanham a divisão por linhas de produção, galpões ou setores operacionais, a manutenção torna-se mais simples, a expansão é facilitada e o impacto de eventuais falhas fica restrito a áreas específicas da operação.

Boas Práticas para Projetos de Switching Industrial

Projetar uma infraestrutura de switching para ambientes industriais exige uma abordagem diferente daquela utilizada em redes corporativas tradicionais. Além dos aspectos técnicos relacionados à conectividade, é necessário considerar fatores como continuidade operacional, facilidade de manutenção, expansão da planta e resistência às condições ambientais.

As boas práticas apresentadas nesta seção ajudam a aumentar a disponibilidade da infraestrutura e reduzir intervenções corretivas durante a vida útil da rede.

Planeje a rede de acordo com o processo produtivo

Um erro frequente é projetar a rede apenas com base na planta física da instalação.

Embora a disposição dos equipamentos seja importante, o projeto deve refletir principalmente a lógica do processo produtivo.

Equipamentos que pertencem à mesma célula de produção ou ao mesmo processo operacional devem, sempre que possível, compartilhar a mesma infraestrutura local de switching.

Essa organização facilita o gerenciamento, reduz o impacto de falhas e simplifica futuras ampliações.

Distribua os switches ao longo da planta

Em grandes instalações industriais, concentrar todos os switches em uma única sala técnica normalmente resulta em longos percursos de cabeamento e maior dificuldade de manutenção.

Sempre que possível, instale switches próximos às linhas de produção, células de manufatura ou áreas operacionais.

Essa estratégia proporciona diversas vantagens:

• redução do comprimento do cabeamento;
• menor exposição dos cabos a interferências e danos mecânicos;
• facilidade para manutenção;
• expansão mais simples da infraestrutura.

Padronize os equipamentos

A utilização de diversos fabricantes ou modelos distintos dentro da mesma planta aumenta significativamente a complexidade operacional.

Sempre que possível, mantenha uma padronização dos equipamentos utilizados.

Entre os benefícios dessa prática destacam-se:

• configurações mais uniformes;
• treinamento simplificado da equipe;
• redução do estoque de peças de reposição;
• atualizações de firmware mais organizadas;
• menor tempo para substituição de equipamentos.

A padronização também facilita a documentação da infraestrutura.

Documente a infraestrutura

A documentação é um dos ativos mais importantes de qualquer rede industrial.

Cada switch deve possuir identificação clara e estar associado às seguintes informações:

• localização física;
• painel elétrico;
• linha de produção;
• equipamentos conectados;
• identificação das fibras ópticas;
• identificação das portas utilizadas.

Uma documentação atualizada reduz o tempo necessário para manutenção corretiva e evita erros durante ampliações da rede.

Planeje futuras expansões

É comum que plantas industriais passem por ampliações ao longo dos anos.

Novas linhas de produção, máquinas adicionais e sistemas de automação podem exigir novos pontos de conexão.

Por esse motivo, recomenda-se prever capacidade de crescimento durante a fase de projeto.

Boas práticas incluem:

• manter portas disponíveis;
• reservar espaço nos painéis;
• prever capacidade para novos enlaces ópticos;
• documentar áreas destinadas à expansão.

Essas medidas reduzem investimentos futuros e evitam substituições prematuras da infraestrutura.

Monitore continuamente a rede

Após a implantação, a infraestrutura deve ser monitorada continuamente.

O acompanhamento permite identificar rapidamente:

• falhas em enlaces;
• indisponibilidade de switches;
• degradação da comunicação;
• perda de conectividade entre equipamentos;
• eventos recorrentes que possam indicar falhas futuras.

O monitoramento contínuo reduz o tempo de resposta das equipes de manutenção e aumenta a disponibilidade da planta.

Resumo das boas práticas

Essas recomendações são aplicáveis a indústrias de diferentes segmentos e portes.

Engenharia em Campo

Durante a modernização de uma indústria metalúrgica, todos os switches encontravam-se instalados na sala elétrica principal.

A ampliação da fábrica aumentou significativamente as distâncias de cabeamento e dificultou a manutenção dos equipamentos instalados nas novas áreas.

Na revisão da arquitetura, foram instalados pequenos painéis distribuídos ao longo da planta, cada um contendo seu próprio switch industrial.

Essa alteração reduziu o comprimento dos enlaces metálicos, facilitou a expansão da rede e tornou a manutenção muito mais rápida.

✔ Recomendação da Xtech

A melhor arquitetura industrial é aquela que acompanha a organização física e operacional da planta.

Projetar a infraestrutura considerando linhas de produção, setores e células de manufatura reduz custos de manutenção, simplifica futuras ampliações e aumenta a disponibilidade da rede.

Erros Mais Comuns em Projetos de Switching Industrial

Grande parte dos problemas encontrados em redes industriais não está relacionada aos equipamentos utilizados, mas às decisões tomadas durante o projeto da infraestrutura.

Conhecer os erros mais frequentes permite evitá-los ainda na fase de planejamento.

Utilizar switches corporativos em ambientes industriais

Um dos erros mais comuns é instalar switches corporativos diretamente em áreas sujeitas a poeira, vibração, calor excessivo ou umidade.

Embora inicialmente o equipamento possa operar normalmente, sua vida útil tende a ser reduzida e a probabilidade de falhas aumenta significativamente.

Sempre avalie as condições ambientais antes da especificação.

Ignorar as condições do ambiente

Temperatura, vibração, interferência eletromagnética e agentes corrosivos influenciam diretamente a confiabilidade da infraestrutura.

Projetos que desconsideram essas características frequentemente apresentam falhas prematuras e aumento dos custos de manutenção.

Não prever crescimento

Assim como ocorre em ambientes corporativos, utilizar todas as portas disponíveis durante a implantação elimina qualquer possibilidade de expansão.

Quando novos equipamentos precisam ser conectados, torna-se necessário substituir switches ainda em perfeito funcionamento.

Reservar capacidade para crescimento é uma prática recomendada em qualquer projeto industrial.

Concentrar equipamentos críticos em um único switch

Embora simplifique a instalação inicial, essa abordagem cria um ponto único de falha.

Caso o switch apresente defeito, diversos equipamentos podem perder comunicação simultaneamente, interrompendo parte da produção.

Sempre que possível, distribua equipamentos críticos entre diferentes switches.

Não manter documentação atualizada

Sem documentação adequada, atividades rotineiras tornam-se mais demoradas e sujeitas a erros.

É comum encontrar plantas onde ninguém consegue identificar rapidamente:

• qual switch atende determinada máquina;
• por onde passa uma fibra óptica;
• qual porta conecta um PLC específico.

A documentação reduz significativamente o tempo de manutenção.

Não revisar a infraestrutura após ampliações

Cada nova máquina instalada altera o comportamento da rede.

Entretanto, muitas organizações ampliam suas linhas de produção sem revisar a arquitetura de switching.

Sempre que ocorrer uma expansão significativa da planta, recomenda-se reavaliar a distribuição dos switches e a capacidade da infraestrutura.

Resumo dos principais erros

Evitar esses erros aumenta significativamente a disponibilidade da rede industrial e reduz o custo total de propriedade da infraestrutura.

Engenharia em Campo

Caso 1 – Indústria Automotiva

Cenário

Uma montadora possuía diversas células robotizadas distribuídas ao longo da linha de montagem.

Inicialmente, todos os equipamentos eram conectados a um único painel de comunicação localizado no início da linha.

Desafio

O crescimento da produção aumentou a quantidade de equipamentos conectados, tornando a manutenção mais complexa e ampliando os percursos de cabeamento.

Solução

Os switches industriais foram redistribuídos ao longo da linha de montagem, criando painéis independentes para cada célula produtiva.

Resultado

• redução do comprimento do cabeamento;
• manutenção mais rápida;
• expansão simplificada;
• menor impacto de falhas.

Caso 2 – Centro Logístico

Cenário

Um centro de distribuição expandiu suas operações e implantou novos sistemas automatizados de movimentação de cargas.

Desafio

A infraestrutura existente não possuía capacidade para atender aos novos equipamentos.

Solução

O projeto foi revisado considerando a expansão prevista para os cinco anos seguintes.

Foram instalados switches com capacidade excedente e espaço reservado nos painéis para novos equipamentos.

Resultado

As ampliações seguintes ocorreram sem necessidade de substituição da infraestrutura instalada.

Lições Aprendidas

Os dois casos demonstram princípios importantes para qualquer projeto industrial:

• compreender o processo produtivo antes de definir a arquitetura;
• distribuir os switches conforme a organização física da planta;
• prever crescimento desde a implantação inicial;
• manter documentação atualizada;
• evitar pontos únicos de falha.

Essas práticas aumentam a disponibilidade da infraestrutura e reduzem o custo operacional ao longo do ciclo de vida da rede.

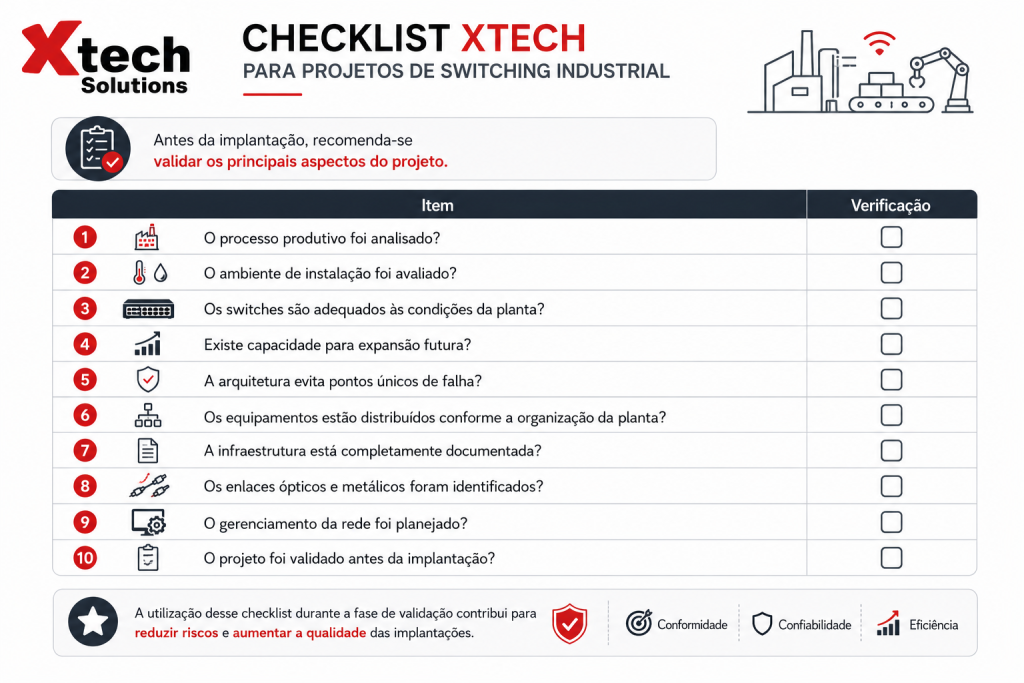

Checklist Xtech para Projetos de Switching Industrial

Antes da implantação, recomenda-se validar os principais aspectos do projeto.

A utilização desse checklist durante a fase de validação contribui para reduzir riscos e aumentar a qualidade das implantações.

Conclusão

A Ethernet Industrial consolidou-se como a principal tecnologia de comunicação nas plantas modernas, aproximando os ambientes de automação e tecnologia da informação. Nesse contexto, os switches industriais deixaram de ser apenas dispositivos de conectividade e passaram a desempenhar um papel estratégico na disponibilidade e na continuidade dos processos produtivos.

Ao longo deste capítulo, foram apresentados os principais aspectos que diferenciam os switches industriais dos equipamentos corporativos, os critérios para sua seleção e as boas práticas para o desenvolvimento de arquiteturas robustas e escaláveis. Também foram discutidos erros recorrentes observados em projetos reais e exemplos de aplicação que demonstram a importância de um planejamento adequado.

Independentemente do segmento industrial, a infraestrutura de switching deve ser projetada considerando as características da planta, a criticidade dos processos e a necessidade de crescimento futuro. Uma arquitetura bem planejada reduz custos operacionais, facilita a manutenção e oferece uma base sólida para iniciativas de automação, IIoT e Indústria 4.0.

Na metodologia XNA (Xtech Network Architecture), o projeto de switching industrial é tratado como parte integrante da estratégia operacional da organização. Quando a infraestrutura de rede é desenvolvida em conjunto com os requisitos do processo produtivo, a indústria obtém uma plataforma mais confiável, preparada para expansão e alinhada aos objetivos do negócio.

16. Virtualização de Switches: Stacking, Virtual Chassis, VSF, IRF e MLAG

À medida que as redes corporativas cresceram, tornou-se inviável administrar dezenas de switches de forma totalmente independente.

Além do aumento da complexidade operacional, a configuração manual de cada equipamento elevava o risco de inconsistências, dificultava atualizações e aumentava o tempo de recuperação em caso de falhas.

Para resolver esses desafios, os fabricantes desenvolveram tecnologias que permitem agrupar múltiplos switches e fazê-los operar como uma única entidade lógica.

Embora cada fabricante utilize nomes diferentes, o objetivo é praticamente o mesmo:

• simplificar a administração;
• aumentar a disponibilidade;
• ampliar a capacidade da infraestrutura;
• reduzir pontos únicos de falha.

Evolução das arquiteturas

A evolução pode ser representada da seguinte forma:

Cada etapa trouxe maior escalabilidade e disponibilidade.

O que é Stacking?

O Stacking permite interligar diversos switches utilizando interfaces dedicadas ou portas específicas de alta velocidade.

Após o empilhamento:

• todos os switches compartilham uma única configuração lógica;
• existe apenas um plano de gerenciamento;
• a pilha é administrada por um endereço IP;
• um switch assume a função de líder (Master ou Commander).

Exemplo

Para o administrador, toda a pilha funciona como um único equipamento.

Componentes de um Stack

Uma pilha normalmente possui três funções.

Nos fabricantes modernos, a eleição do Master pode considerar:

• prioridade configurada;
• versão de software;
• capacidade do equipamento;
• tempo de operação (uptime).

Benefícios do Stacking

Entre as principais vantagens estão:

• gerenciamento centralizado;
• configuração única;
• menor quantidade de protocolos entre switches;
• expansão simplificada;
• possibilidade de atualização coordenada;
• redução do número de endereços IP de gerenciamento.

Topologias de empilhamento

Existem duas formas principais de interligação.

Topologia Linear

É simples de implementar, porém apresenta menor tolerância a falhas.

Topologia em Anel (Ring)

Nessa arquitetura, a comunicação pode ocorrer pelos dois sentidos do anel.

Caso um cabo de empilhamento seja interrompido, a pilha continua operando pelo caminho alternativo.

✔ Recomendação da Xtech

Sempre que o fabricante suportar, utilize topologia em anel. Ela oferece maior resiliência e reduz o impacto de falhas em cabos ou módulos de empilhamento.

Limitações do Stacking

Apesar das vantagens, o empilhamento possui algumas restrições.

Em geral:

• todos os switches devem ser compatíveis;
• normalmente pertencem à mesma família;
• utilizam versões de software compatíveis;
• existe um limite máximo de membros na pilha.

Dependendo do fabricante, esse limite varia entre quatro e doze equipamentos.

Virtual Chassis

Alguns fabricantes evoluíram o conceito tradicional de empilhamento.

Em vez de depender exclusivamente de cabos dedicados, passaram a utilizar interfaces Ethernet de alta velocidade.

Esse conceito recebe diferentes nomes.

No caso da Juniper:

Virtual Chassis.

O princípio é semelhante ao Stacking.

Entretanto:

A comunicação ocorre por enlaces Ethernet de alta velocidade, normalmente de 10, 25, 40 ou 100 Gb/s.

Benefícios

• maior distância entre equipamentos;
• flexibilidade de instalação;
• melhor aproveitamento da infraestrutura óptica;
• expansão facilitada.

IRF (Intelligent Resilient Fabric)

Na Huawei e H3C é comum encontrar o IRF.

O conceito é semelhante.

Diversos switches tornam-se um único equipamento lógico.

Benefícios adicionais incluem:

• convergência rápida;
• gerenciamento unificado;
• redundância do plano de controle;
• agregação de enlaces distribuídos.

VSF (Virtual Switching Framework)

Na HPE Aruba Networking, a tecnologia equivalente é o VSF.

Ela permite:

• empilhamento lógico;
• administração centralizada;
• atualização coordenada;
• redundância de controle.

Em modelos de maior capacidade também é possível encontrar o VSX, voltado para arquiteturas distribuídas de alta disponibilidade.

Cisco StackWise e StackWise Virtual

A Cisco utiliza diferentes tecnologias conforme a família de switches.

StackWise

Empilhamento físico tradicional.

Utiliza cabos dedicados.

Muito comum em switches de acesso.

StackWise Virtual

Mais recente.

Permite criar um único switch lógico utilizando dois equipamentos independentes conectados por interfaces Ethernet de alta velocidade.

Essa solução elimina algumas limitações do empilhamento físico tradicional.

Virtual Switching System (VSS)

Durante muitos anos, a Cisco utilizou o VSS em switches de núcleo.

Dois equipamentos físicos funcionam como um único switch lógico.

Características:

• plano de controle unificado;
• redundância;
• simplificação do STP;
• suporte a Port Channels distribuídos.

Embora novas plataformas tenham adotado tecnologias diferentes, o conceito permanece relevante em muitos ambientes corporativos existentes.

Multi-Chassis Link Aggregation (MC-LAG)

Até este ponto estudamos o LACP tradicional.

Entretanto, existe uma limitação importante.

No LACP convencional:

Todos os enlaces devem terminar no mesmo switch lógico.

Com o MC-LAG, isso muda.

Agora um servidor pode estabelecer um único Port Channel distribuído entre dois switches físicos independentes.

Exemplo

Se um dos switches falhar:

O servidor continua comunicando pelo outro enlace.

Benefícios do MC-LAG

• alta disponibilidade;
• eliminação de ponto único de falha;
• manutenção com menor impacto;
• melhor utilização dos enlaces;
• compatibilidade com LACP.

Comparativo das tecnologias

*No MC-LAG, os switches mantêm planos de gerenciamento próprios, mas operam de forma coordenada para a agregação de enlaces.

Quando utilizar cada tecnologia?

Impacto no Spanning Tree

Uma vantagem importante da virtualização é a redução da complexidade do STP.

Quando vários switches são vistos como um único equipamento lógico:

• diminui o número de Bridges na topologia;
• reduz portas bloqueadas;
• melhora o aproveitamento dos enlaces redundantes;
• acelera a convergência.

Isso simplifica o desenho da rede e melhora a eficiência do uso da infraestrutura.

Atualizações de software

Em ambientes empilhados, muitos fabricantes oferecem recursos de atualização coordenada.

Dependendo da plataforma, é possível:

• validar compatibilidade antes da atualização;
• atualizar todos os membros de forma sincronizada;
• reduzir tempo de indisponibilidade;
• manter redundância durante parte do processo.

É importante verificar as limitações e os procedimentos específicos do fabricante antes de executar atualizações em ambientes de produção.

Engenharia em Campo

Durante a expansão de um campus corporativo, a equipe da Xtech precisava interligar quatro switches de distribuição instalados em racks diferentes. A solução inicial previa administração individual de cada equipamento, o que aumentaria o esforço operacional e dificultaria futuras expansões.

Após análise da arquitetura, foi adotada uma solução de virtualização compatível com a plataforma escolhida. Os switches passaram a operar como uma única entidade lógica, com gerenciamento centralizado e Port Channels distribuídos para os switches de acesso. A mudança simplificou o gerenciamento, reduziu a quantidade de configurações repetitivas e aumentou a disponibilidade durante manutenções programadas.

Lição aprendida

Virtualização de switches não serve apenas para facilitar a administração. Ela reduz a complexidade da topologia, melhora o aproveitamento dos enlaces redundantes e aumenta a resiliência da infraestrutura quando corretamente projetada.

Checklist Xtech para Virtualização de Switches

Antes de implantar uma solução de empilhamento ou virtualização, confirme:

17. Gerenciamento e Monitoramento de Switches

Gerenciar um switch vai muito além de acessar sua interface web ou executar comandos via CLI.

Em uma infraestrutura moderna, cada switch é uma fonte contínua de informações sobre desempenho, disponibilidade, segurança e utilização da rede.

Quando essas informações são coletadas e analisadas de forma estruturada, é possível reduzir o tempo de detecção de falhas (Mean Time to Detect – MTTD), acelerar a recuperação (Mean Time to Repair – MTTR) e aumentar significativamente a disponibilidade dos serviços.

O ciclo do monitoramento

O gerenciamento moderno pode ser representado como um ciclo contínuo.

Esse ciclo transforma dados operacionais em ações preventivas.

O que monitorar?

Um erro comum é monitorar apenas se o switch está ligado.

Na prática, dezenas de indicadores devem ser acompanhados.

Quanto maior a criticidade da rede, maior deve ser o nível de monitoramento.

SNMP

O protocolo mais tradicional para monitoramento de equipamentos de rede é o Simple Network Management Protocol (SNMP).

Ele permite que uma plataforma de gerenciamento consulte informações operacionais dos switches.

Componentes do SNMP

Existem três elementos principais.

Onde:

• NMS (Network Management System): plataforma de monitoramento;
• MIB (Management Information Base): banco de objetos gerenciáveis;
• OID (Object Identifier): identificador único de cada métrica.

Versões do SNMP

✔ Recomendação da Xtech

Em ambientes corporativos, utilize SNMPv3 sempre que suportado. Evite SNMPv1 e SNMPv2c em redes de produção devido à ausência de mecanismos robustos de autenticação e criptografia.

Syslog

Enquanto o SNMP coleta métricas, o Syslog registra eventos.

Exemplos:

• reinicialização do switch;
• alteração de configuração;
• falha de fonte;
• autenticação de administrador;
• mudança de STP;
• perda de uplink;
• erro de hardware.

Fluxo

O armazenamento centralizado facilita auditorias e investigações de incidentes.

NTP

Um detalhe frequentemente negligenciado é a sincronização de horário.

Imagine investigar uma falha em que:

• firewall registra 10:00:15;
• switch registra 09:58:10;
• servidor registra 10:01:20.

Sem sincronização, correlacionar eventos torna-se extremamente difícil.

Por isso, todos os equipamentos devem utilizar um Network Time Protocol (NTP) comum.

NetFlow, sFlow e IPFIX

Monitorar apenas a utilização da interface nem sempre é suficiente.

Também é importante saber quem está utilizando a largura de banda.

É exatamente essa a função das tecnologias de análise de fluxos.

NetFlow

Desenvolvido originalmente pela Cisco.

Permite identificar:

• origem;
• destino;
• portas TCP/UDP;
• protocolo;
• quantidade de bytes;
• quantidade de pacotes;
• duração das conexões.

sFlow

Criado para reduzir o impacto de processamento.

Em vez de analisar todos os pacotes, realiza amostragem estatística.

É bastante utilizado em ambientes de alta velocidade.

IPFIX

O IP Flow Information Export (IPFIX) é um padrão aberto baseado na evolução do NetFlow.

Atualmente é suportado por diversos fabricantes e oferece maior flexibilidade na exportação de informações de tráfego.

Comparativo

LLDP

O Link Layer Discovery Protocol (LLDP) permite que dispositivos vizinhos troquem informações automaticamente.

Entre os dados anunciados:

• fabricante;
• modelo;
• porta utilizada;
• capacidades;
• VLAN de gerenciamento.

Exemplo

Essa funcionalidade facilita o inventário e o mapeamento automático da topologia.

LLDP-MED

Uma extensão do LLDP voltada para dispositivos multimídia.

É amplamente utilizada para:

• telefones IP;
• sistemas de voz;
• dispositivos de conferência.

Permite anunciar automaticamente parâmetros como VLAN de voz e políticas de QoS.

CDP

O Cisco Discovery Protocol (CDP) desempenha função semelhante ao LLDP, porém é proprietário da Cisco.

Em ambientes multivendor, recomenda-se priorizar o LLDP para garantir interoperabilidade.

Telemetria em tempo real

O monitoramento tradicional é baseado em consultas periódicas.

Exemplo:

SNMP a cada cinco minutos.

Entretanto, isso pode atrasar a identificação de eventos críticos.

As plataformas modernas adotam Streaming Telemetry, na qual o próprio equipamento envia informações continuamente para sistemas de coleta.

Vantagens

• menor latência na detecção;
• maior granularidade;
• redução do tráfego de consultas;
• melhor integração com ferramentas analíticas.

Indicadores (KPIs)

Uma operação madura deve acompanhar indicadores-chave.

Thresholds

Nem todo evento deve gerar um alerta.

É importante definir limites operacionais.

Esses valores devem ser ajustados ao perfil de cada ambiente.

Plataformas de monitoramento

Diversas soluções podem ser utilizadas para centralizar a operação.

A escolha depende do porte da organização, do orçamento e do nível de automação desejado.

Dashboards operacionais

Um bom painel de monitoramento deve fornecer, em tempo real:

• disponibilidade dos switches;
• utilização dos uplinks;
• consumo PoE;
• temperatura;
• membros do stack;
• eventos críticos;
• alertas de segurança;
• capacidade remanescente.

Evite dashboards excessivamente complexos. Informações críticas devem estar visíveis imediatamente para a equipe de operação.

Gerenciamento de configuração

Monitorar é importante, mas controlar mudanças também é.

Boas práticas incluem:

• backup automático das configurações;
• controle de versões;
• comparação entre configurações (configuration diff);
• registro de quem realizou alterações;
• aprovação de mudanças em ambientes críticos.

Essa disciplina reduz riscos operacionais e facilita a recuperação após falhas.

Engenharia em Campo

Durante a operação de uma rede corporativa distribuída, a equipe da Xtech observou alertas recorrentes de utilização elevada em um uplink de distribuição durante determinados horários do dia. Embora não houvesse indisponibilidade, os gráficos históricos mostravam crescimento constante do consumo ao longo dos meses.

A análise de fluxos identificou que novas câmeras IP e Access Points haviam sido adicionados sem atualização da documentação da infraestrutura. Com base nos dados coletados, foi possível ampliar a capacidade dos uplinks antes que ocorressem congestionamentos perceptíveis pelos usuários.

Lição aprendida

O monitoramento não deve servir apenas para detectar falhas. Sua maior contribuição é fornecer informações que permitam antecipar problemas e orientar decisões de capacidade e expansão.

Checklist Xtech para Gerenciamento e Monitoramento

Engenharia em Campo – Caso Integrado

Em um campus universitário com mais de 120 switches distribuídos entre prédios acadêmicos, laboratórios, bibliotecas e áreas administrativas, a equipe de operação enfrentava dificuldades para identificar a origem de interrupções intermitentes na rede sem fio. Embora os Access Points apresentassem funcionamento normal, usuários relatavam perdas ocasionais de conectividade.

Após a implantação de uma plataforma centralizada de monitoramento com SNMPv3, Syslog, LLDP e exportação de IPFIX, foi possível correlacionar eventos de mudanças de topologia STP, aumento de erros CRC em enlaces de fibra e picos de utilização nos uplinks. A análise revelou conectores ópticos com degradação física e um enlace subdimensionado para o crescimento do tráfego.

A substituição preventiva dos componentes e a ampliação dos uplinks eliminaram os incidentes antes que impactassem períodos de maior utilização, como matrículas e avaliações online.

Lição aprendida

Uma infraestrutura monitorada gera conhecimento operacional. Quanto mais dados históricos e indicadores confiáveis estiverem disponíveis, maior será a capacidade da equipe de TI de tomar decisões baseadas em evidências, reduzindo custos, indisponibilidades e riscos operacionais.

18. Projeto Completo de uma Rede Corporativa

Projetar uma rede corporativa é uma atividade multidisciplinar que envolve engenharia, arquitetura, segurança, disponibilidade, operação e planejamento financeiro.

Um bom projeto não começa escolhendo switches ou Access Points.

Ele começa entendendo o negócio.

Uma infraestrutura de rede deve suportar os processos da organização pelos próximos anos, acompanhando sua evolução tecnológica e operacional.

É justamente por isso que a Xtech desenvolveu a metodologia XNA (Xtech Network Architecture), baseada em oito etapas que reduzem riscos, aumentam a previsibilidade dos projetos e padronizam a documentação técnica.

Visão geral da metodologia XNA

Cada etapa produz informações que alimentam a fase seguinte.

Esse modelo evita decisões baseadas apenas em estimativas e garante rastreabilidade durante todo o ciclo de vida da infraestrutura.

Cenário do projeto

Para demonstrar a metodologia, utilizaremos um ambiente corporativo fictício, mas baseado em projetos reais executados pela Xtech.

Características gerais

Funcionamento:

• operação 24×7;
• telefonia IP;
• Microsoft Teams;
• ERP;
• sistemas de CFTV;
• controle de acesso;
• IoT predial;
• videomonitoramento.

Etapa 1 – Entendimento do Negócio

Antes de qualquer decisão técnica, é necessário compreender como a organização utiliza a tecnologia.

Perguntas fundamentais

Operação

• A empresa opera 24×7?
• Existem turnos?
• Há filiais?
• Existem ambientes críticos?

Aplicações

• ERP
• Banco de Dados
• Microsoft 365
• Teams
• Telefonia IP
• Wi-Fi Corporativo
• Wi-Fi Visitantes
• IoT
• CFTV

Crescimento

• Quantos colaboradores existem hoje?
• Qual a previsão para cinco anos?
• Haverá novos prédios?
• Haverá expansão do Wi-Fi?

✔ Recomendação da Xtech

Toda decisão de infraestrutura deve estar alinhada ao planejamento estratégico da organização. Projetar apenas para a demanda atual normalmente resulta em substituições prematuras e aumento do custo total de propriedade (TCO).

Etapa 2 – Diagnóstico da infraestrutura existente

Nesta fase é realizado um levantamento detalhado do ambiente.

Inventário

Principais problemas identificados

• ausência de redundância;
• oversubscription elevada;
• switches próximos ao limite de portas;
• ausência de monitoramento centralizado;
• VLANs criadas sem padrão;
• equipamentos sem atualização de firmware;
• topologia não documentada.

Etapa 3 – Levantamento físico

Antes do dimensionamento, deve ser realizado um levantamento detalhado da infraestrutura física.

Itens avaliados:

• racks;
• cabeamento estruturado;
• fibras ópticas;
• DIOs;
• patch panels;
• identificação;
• energia;
• UPS;
• climatização;
• espaço para expansão.

Exemplo

Essa etapa também identifica limitações físicas que podem impactar a arquitetura proposta.

Etapa 4 – Inventário de dispositivos

Todos os equipamentos conectados à rede devem ser classificados.

Etapa 5 – Classificação por criticidade

Nem todos os dispositivos possuem o mesmo impacto para o negócio.

Essa classificação orienta decisões sobre redundância, QoS e monitoramento.

Etapa 6 – Planejamento das VLANs

Uma estrutura organizada facilita segurança, operação e crescimento.

Exemplo

Boas práticas

• evitar utilização da VLAN 1;
• documentar finalidade de cada VLAN;
• manter numeração consistente entre unidades;
• reservar faixas para futuras expansões.

Etapa 7 – Dimensionamento dos switches

Com base no inventário e na reserva técnica de 25%, foi definido:

Todos os switches de acesso suportam:

• PoE+;
• uplinks de 10 Gb/s;
• empilhamento;
• SNMPv3;
• QoS;
• 802.1X.

Etapa 8 – Arquitetura hierárquica

A topologia proposta segue o modelo Core, Distribuição e Acesso.

Os enlaces entre Core e Distribuição utilizam agregação LACP e redundância física.

Etapa 9 – Planejamento do PoE

Foi realizado o levantamento de consumo de todos os dispositivos alimentados.

O consumo foi distribuído entre os switches, mantendo utilização inferior a 80% do orçamento PoE de cada equipamento.

Etapa 10 – Redundância

A alta disponibilidade foi tratada em diferentes níveis.

Etapa 11 – Segurança

Foram adotados os seguintes controles:

• 802.1X;
• Port Security;
• DHCP Snooping;
• Dynamic ARP Inspection;
• IP Source Guard;
• ACLs por VLAN;
• VLAN exclusiva de gerenciamento;
• SNMPv3;
• SSH;
• autenticação centralizada.

Etapa 12 – QoS

Classes definidas:

As marcações DSCP foram preservadas de ponta a ponta.

Etapa 13 – Monitoramento

Ferramentas utilizadas:

• SNMPv3;
• Syslog;
• NTP;
• IPFIX;
• LLDP;
• Dashboards operacionais;
• Backup automático de configuração;
• Alertas por e-mail e integração com sistemas ITSM.

Documentação entregue

Ao final do projeto, a documentação deve incluir:

Critérios de aceitação

Antes da entrega da infraestrutura, recomenda-se validar:

• Conectividade entre VLANs conforme políticas.
• Funcionamento do STP e convergência.
• Operação dos Port Channels.
• Consumo PoE dentro do planejado.
• Autenticação 802.1X.
• Redundância dos enlaces.
• Desempenho dos uplinks.
• Funcionamento do monitoramento.
• Backup e restauração de configurações.
• Documentação revisada.

Engenharia em Campo

Em um projeto de modernização de uma empresa com múltiplos edifícios administrativos e áreas industriais, a equipe da Xtech iniciou o trabalho com um levantamento detalhado do ambiente. Embora a infraestrutura atendesse às necessidades imediatas, foram identificadas limitações como switches próximos ao limite de portas, uplinks de baixa capacidade, ausência de documentação e crescimento acelerado do número de dispositivos IoT.

Aplicando a metodologia XNA, foi possível redesenhar a arquitetura com segmentação por VLANs, empilhamento de switches de acesso, redundância entre Core e Distribuição, planejamento de PoE, políticas de QoS e monitoramento centralizado. O projeto foi entregue acompanhado de diagramas, memoriais descritivos, plano de testes e documentação operacional, permitindo que a equipe interna assumisse a operação com maior previsibilidade e segurança.

Lição aprendida

Projetos bem-sucedidos não dependem apenas da escolha de bons equipamentos. O diferencial está em seguir uma metodologia estruturada, documentar cada decisão técnica e validar a infraestrutura antes da entrada em produção.

Checklist Final Xtech – Projeto de Rede Corporativa

Antes da entrega do projeto, confirme:

19. Perguntas Frequentes (FAQ) sobre Switching Corporativo

Conclusão do Guia

Ao longo deste Guia Definitivo de Switching Corporativo, percorremos desde os fundamentos da comutação Ethernet até o projeto completo de uma infraestrutura corporativa de alto desempenho. Foram abordados conceitos de arquitetura hierárquica, VLANs, STP, LACP, PoE, QoS, segurança, monitoramento, dimensionamento e metodologias de projeto.

Mais do que apresentar tecnologias, o objetivo deste material foi demonstrar como tomar decisões de engenharia baseadas em requisitos de negócio, desempenho, disponibilidade e escalabilidade. Em um cenário em que redes suportam aplicações críticas, ambientes industriais, hospitais, universidades e serviços em nuvem, a qualidade do projeto de switching influencia diretamente a continuidade das operações.

A metodologia XNA (Xtech Network Architecture) apresentada neste guia oferece uma abordagem estruturada para transformar necessidades de negócio em arquiteturas robustas, documentadas e preparadas para evoluir ao longo do tempo.
