Visão Geral Cisco Catalyst 1000
O Cisco Catalyst 1000 Series é uma linha de switches de camada 2 (Layer 2) fixos, gerenciáveis e voltados para pequenas empresas, filiais e ambientes de IoT críticos. Com portas Fast e Gigabit Ethernet, taxas de encaminhamento em linha (line rate) e suporte a PoE/PoE+, esses switches unem simplicidade, flexibilidade e segurança robusta, apoiados pelo sistema operacional Cisco IOS.
A Cisco posiciona o Catalyst 1000 como uma evolução natural dos modelos Catalyst 2960‑L e 2960‑X, oferecendo maior eficiência em gerenciamento, energia PoE e capacidade de segmentação de tráfego.
Destaques do Produto
Design compacto e operação silenciosa
Modelos de 8 e 16 portas são fanless (sem ventoinha), com profundidade inferior a 33 cm, ideais para instalação em ambientes abertos ou closets de TI sensíveis a ruído .
Gerenciamento intuitivo e eficiente
Operação via CLI, Web UI local (on‑box) e gerenciamento via SNMP, incluindo recurso Bluetooth para acesso Over‑The‑Air. Permite agrupamento (“Single IP Management”) de até 8 switches, controlados por um único IP.
Suporte PoE/PoE+
Suporta IEEE 802.3af/at, com até 30 W por porta, com orçamento total de até 740 W nos modelos superiores. O PoE é “perpétuo” durante reinicializações, ideal para dispositivos críticos como telefones ou sistemas IoT.
Segurança e monitoramento
Oferece autenticação 802.1X com NEAT, BPDU Guard, SPAN e amostragem sFlow; suporte a ACLs, DHCP snooping, Dynamic ARP Inspection e controles de porta avançados.
Confiabilidade e garantia
Alto MTBF e cobertura com garantia limitada vitalícia (Enhanced Limited Lifetime Warranty – E‑LLW), com TAC 8×5 e substituição hardware no dia útil seguinte.

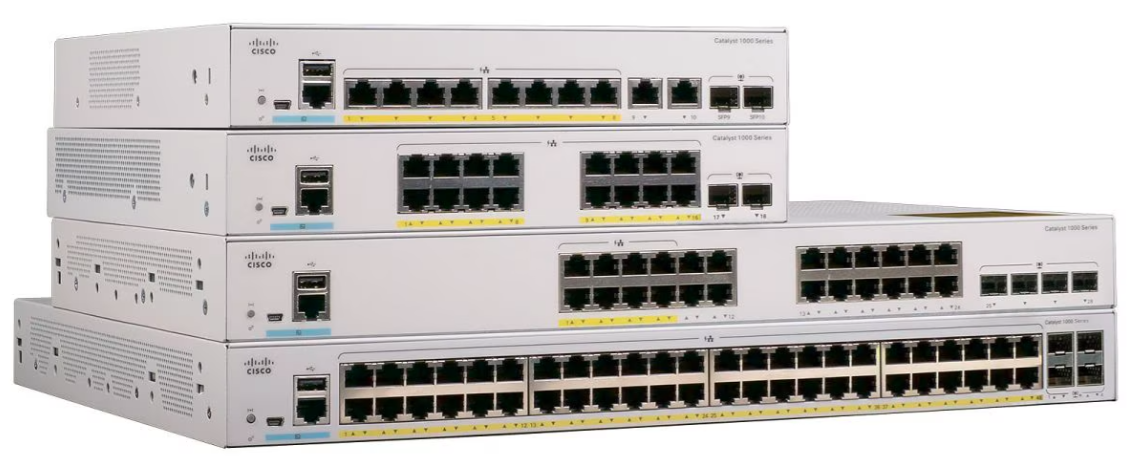

Modelos do Switch e Configurações
A família Cisco Catalyst 1000 se divide em modelos com portas 8, 16, 24 ou 48, disponíveis nas variantes data (não PoE), PoE, Full PoE e opções com uplinks 1 Gb e 10 Gb. A seguir estão os principais:
| Família | Portas DOWN | Uplinks | PoE Budget | Fanless? |
|---|---|---|---|---|
| 8‑portas | 8×1G | 2×1G combo SFP/RJ‑45 | até 240 W | Sim |
| 16‑portas | 16×1G | 2×1G combo SFP/RJ‑45 | até 240 W | Sim |
| 24‑portas | 24×1G | 4×1G SFP ou 4×10G SFP+ | até 370 W | Apenas modelos “FP” fanless |
| 48‑portas | 48×1G | 4×1G SFP ou 4×10G SFP+ | até 740 W | Não |
Performance de Acesso
Todos os modelos operam com linha de transmissão completa (non‑blocking line‑rate). Por exemplo, o C1000‑24P‑4G‑L oferece 56 Gbps de switching e até ~41,6 Mpps de throughput.
A latência é mínima, consistente com switches Gigabit, ideais para aplicações sensíveis como voz, vídeo e IoT. O buffer de egress é de 1.5 MB por switch.
QoS (Qualidade de Serviço)
O Cisco Catalyst 1000 oferece quatro filas de saída por porta com suporte a Strict Priority Queuing, Shaped Round Robin e Weighted Tail Drop, garantindo tráfego prioritário para voz/vídeo, evitando congestionamentos.
Gerenciamento de Switch
Disponível via:
-
CLI clássico Cisco IOS
-
Web UI local com wizard “day‑zero”
-
SNMP v2/v3, Bluetooth O‑the‑Air, console RJ‑45/USB
-
“Single IP Management” para até 8 switches
Além disso, suporta sFlow, PnP, imagem assinada, secure‑boot, TACACS+/RADIUS, SSH, HTTPS e portas USB para logs ou upgrade.
POE, Mobilidade e Performance IoT
Com até 740 W de orçamento, alimenta em linha IP‑phones, pontos de acesso wireless, câmeras e dispositivos IoT (iluminação, sensores). O design mantido de PoE após reinicialização (“perpétuo”) assegura resiliência, especialmente crítico para sistemas de IoT sensíveis.
Roteamento Layer 3
Embora classificado como switch Layer 2, o Catalyst 1000 oferece roteamento estático via SVI. Suporta até 64 VLANs e 1 SVI, com até 1024 grupos multicast IPv4 . Não oferece roteamento dinâmico como OSPF/BGP.
Multicast
Suporte a multicast IPv4, com gerenciamento via IGMP snooping e até 1024 grupos multicast por switch. Ideal para ambientes com IPTV, digital signage ou dados de IoT.
Resiliência e Disponibilidade
-
Garantia E‑LLW com TAC e substituição no próximo dia útil.
-
Surge protection, secure‑boot, signed‑images, Cisco Trust Anchor.
-
Design fanless em faixas 8/16 portas reduz falhas mecânicas.
Tabela Comparativa dos Modelos Cisco Catalyst 1000
| Modelo | Portas 1GDOWN | Uplinks | PoE+ Budget | Switching Cap. (Gbps) | Throughput 64‑byte (Mpps) | Latência* | PoE Fanless | Uplinks virtuais |
|---|---|---|---|---|---|---|---|---|
| C1000‑8T‑2G‑L | 8 | 2×1G SFP/RJ‑45 | – | 16 Gbps | – | Baixa | Sim | 8 Alex |
| C1000‑16P‑2G‑L | 16 | 2×1G | 120 W | 32 Gbps | – | Baixa | Sim | 16 |
| C1000‑24P‑4G‑L | 24 | 4×1G SFP | 195 W | – | – | Baixa | Sim (24P‑4G‑L) | 24 |
| C1000‑24P‑4X‑L | 24 | 4×10G SFP+ | 195 W | – | – | Baixa | Não | 24 |
| C1000‑48FP‑4X‑L | 48 | 4×10G SFP+ | 740 W | – | 41.6 (24‑port) | Baixa | Não | 48 |
* Diversos modelos oferecem desempenho de latência baixo ou quase constante em carga. Os modelos fanless eliminam falhas por ventoinhas.
Considerações Finais
O Cisco Catalyst 1000 combina recursos profissionais em uma plataforma simples, eficiente e segura. Ideal para pequenas redes que exigem:
-
Gerenciamento centralizado sem complexidade extrema
-
Energia PoE confiável para IoT e dispositivos conectados
-
Segurança robusta
-
Resiliência operacional mesmo durante atualizações
-
Facilidade nas políticas VLAN, QoS, multicast
Embora não substitua switches modulares de alto desempenho em grandes redes corporativas, atende com destaque os segmentos SMB e IoT. A garantia vitalícia e a infraestrutura Cisco IOS reforçam o investimento estratégico de longo prazo.
